Umsókn
Nauðsynlegt er að fylgjast með og miðstýra raunotkun í rauntíma í gagnaveri og hægt er að birta gögn á HMI og hlaða þeim upp í orku- og umhverfiseftirlitskerfi með RS485 á snertiskjá og átta sig á rauntíma eftirliti með öllu orkudreifikerfi. Á sama tíma getur það gert sér grein fyrir orkunýtingargreiningu til að draga úr orkunotkun.

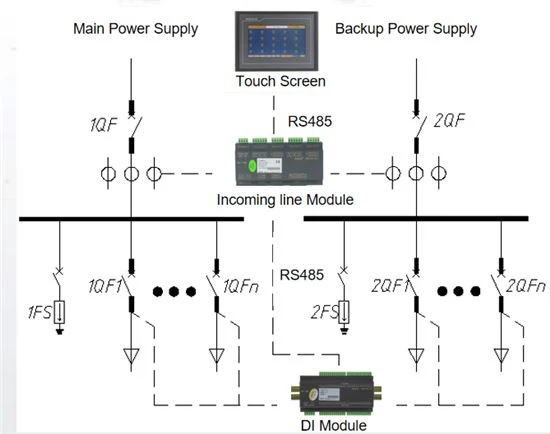

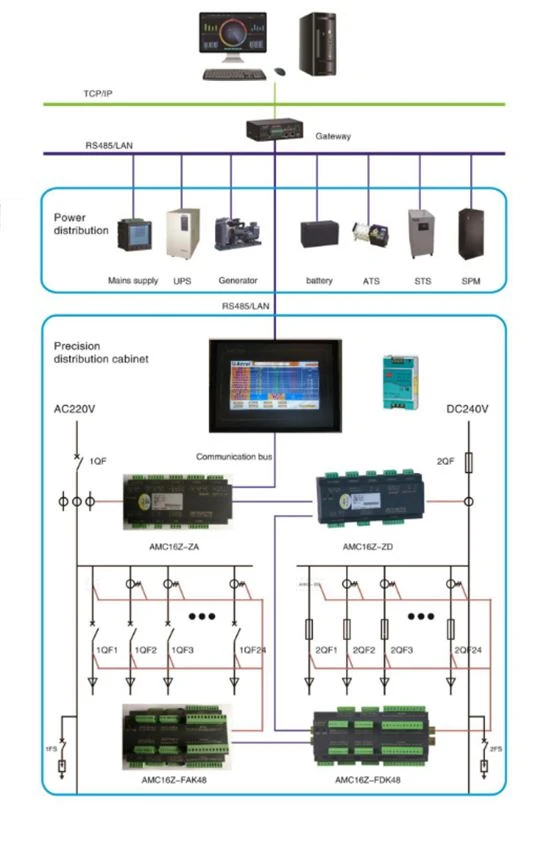

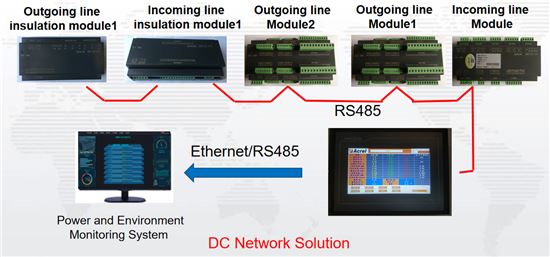

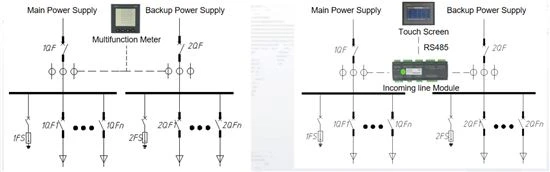

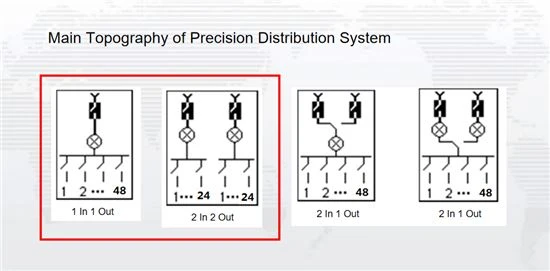

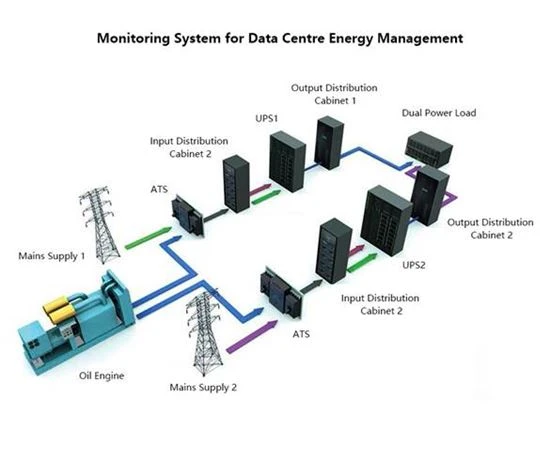

Uppbygging
Helstu aðgerðir
1. Komandi lína og send lína hringrás sjálfstæð eftirlit einingar
2. Getur mælt allt að 2 komandi línuhringrásir og allt að 192 útleiðar hringrásstrauma, spennu, afl, orku og aflgæði.

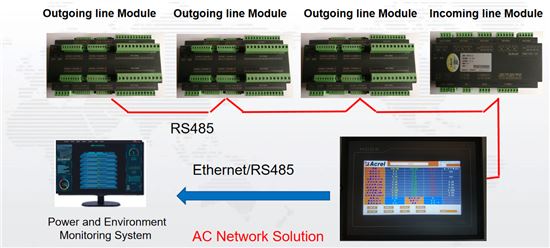

3. Miðstýrt eftirlit og birting gagna með HMI og gögnum er hlaðið upp í orku- og umhverfisvöktunarkerfi í gegnum RS485.
4. Fyrir háspennu DC 240V eða 336V kerfi er hægt að bæta einangrunareftirlitseiningu við til að fylgjast með einangrun viðnáms jarðstrætis.
5. DC24V aflgjafi fyrir snertiskjá og útleiðarlínueftirlitseining (aflgjafi frá aðalútgangi mát)
6. Samskipti: eftirlitstæki með RS485, snertiskjár með RS485 eða RJ45
7. Vottorð: CE
Vöruúrval
Nafn | Mynd | Fyrirmynd | Aðalhlutverk |
HMI |
| ATP007kt ATP010kt | 1,7 eða 10 tommu snertiskjár 2. Rauntíma eftirlit og sýna spenna, straumur, afl, orka, aflgæði, rofastaða, bylgjuform ferill og svo framvegis. 3. hægt er að stilla viðvörunartæki, samskipti og aðrar breytur á skjánum. 4. 2 RS485 og 1 Ethernet tengi og hægt er að hlaða gögnum upp með RS485 eða RJ45. |

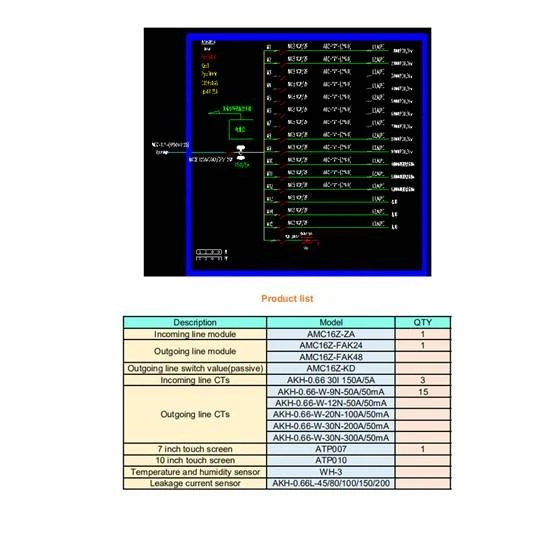

AC komandi lína vöktunareining |
| AMC16Z-ZA | 1. Uppsetning: DIN rail 35mm 2. Mæling: A + B óháð þriggja fasa hringrás, 6DI2DO, 2 lekastraumur, 1 hitastig. og raka. 3. Með DC 24V framleiðsla aflgjafa fyrir sendan línueining og snertiskjá. 4. Samskipti: RS485 Modbus RTU |
Vöktunareining fyrir útleið línu |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Uppsetning: DIN rail 35mm 2. Getur mælt allt að 16 hringrás 3 fasa eða 48 hringrás einfasa 3. DC24V aflgjafi 4. Samskipti: RS485 modbus RTU |
Straumspenni fyrir útleið línu |
| AKH-0.66W | Núverandi hlutfall: 100A/50mA Algengar forskriftir: 100A/50mA |

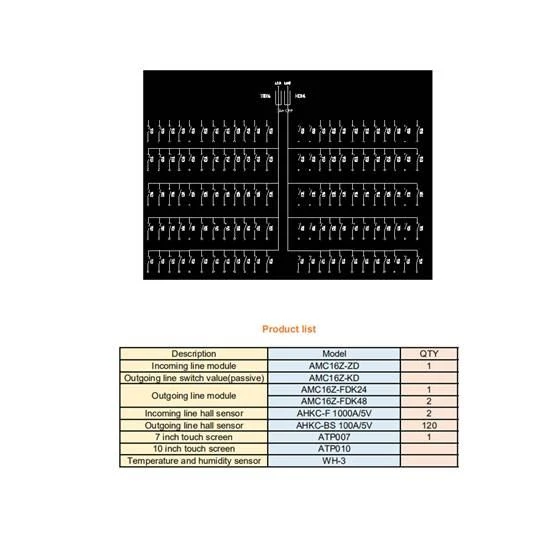

DC eftirlitseining fyrir komandi línu |
| AMC16Z-ZD | 1. Uppsetning: DIN Rail 35mm 2. Mæling: A + B sjálfstæð hringrás, 6DI2DO, 1 hitastig. Og rakastig. 3. Með DC 24V framleiðsla aflgjafa fyrir sendan línueining og snertiskjá. 4. Samskipti: RS485 modbus RTU |
Vöktunareining fyrir útleið línu |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Uppsetning: DIN Rail 35mm 2. Getur mælt allt að 48 hringrás DC útleiðarlínu 3. DC24V aflgjafi 4. Samskipti: RS485 modbus RTU |
DC komandi lína einangrun eftirlit eining |
| AMC16Z-ZJY | 1. Uppsetning: DIN Rail 35mm 2. Mælið A + B óháð jörðu einangrunarviðnám DC hringrásar aðal strætó 3. DC24V aflgjafi 4. Samskipti: RS485 modbus RTU |
DC eining eftirlits eining fyrir útleið línu |
| AMC16Z-FJY | 1. Uppsetning: DIN Rail 35mm 2. Mælið 24 hringrás jarðeinangrunarþol við DC línu |

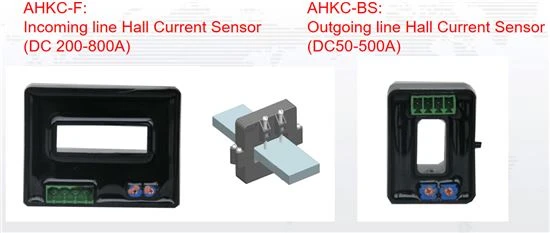

DC sendandi lína hall áhrif straumskynjari |
| AHKC-BS | Núverandi hlutfall: 100A/5V Algengar forskriftir: 100A/5V |

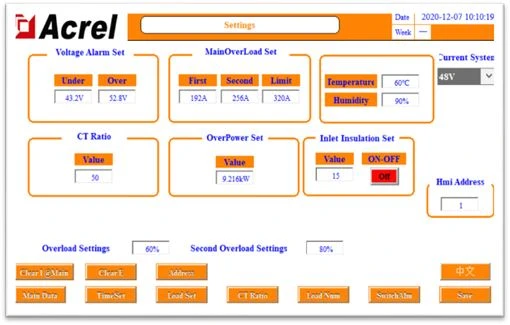

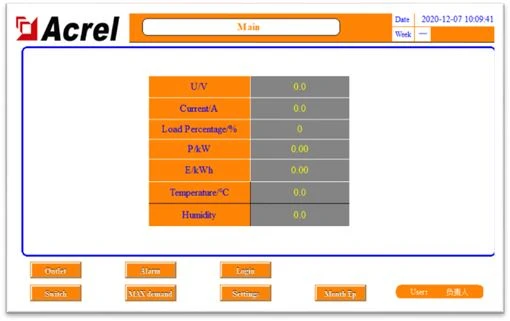

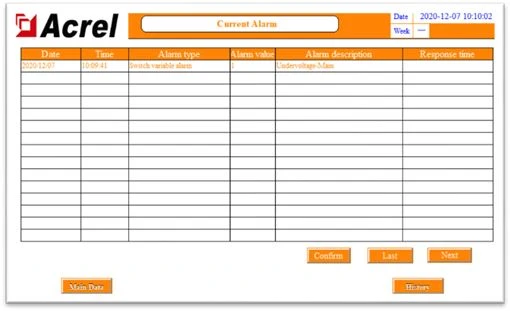

Viðmót manna vélar

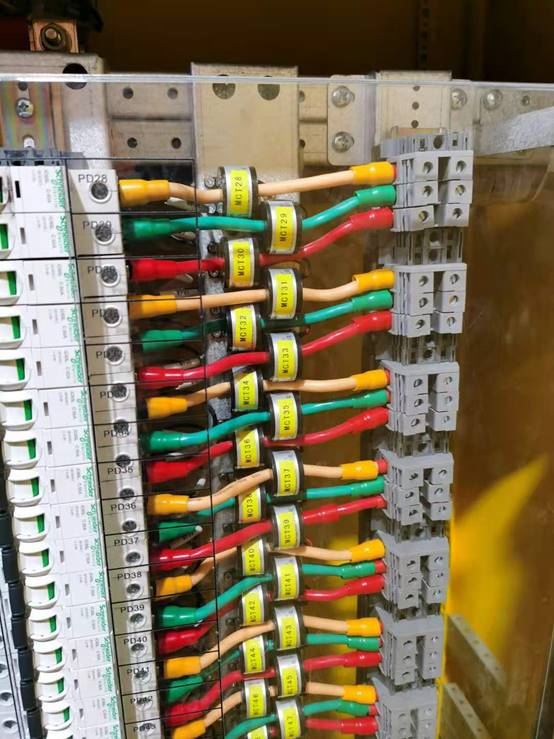

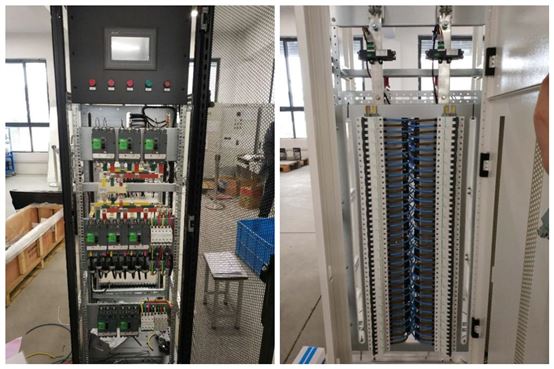

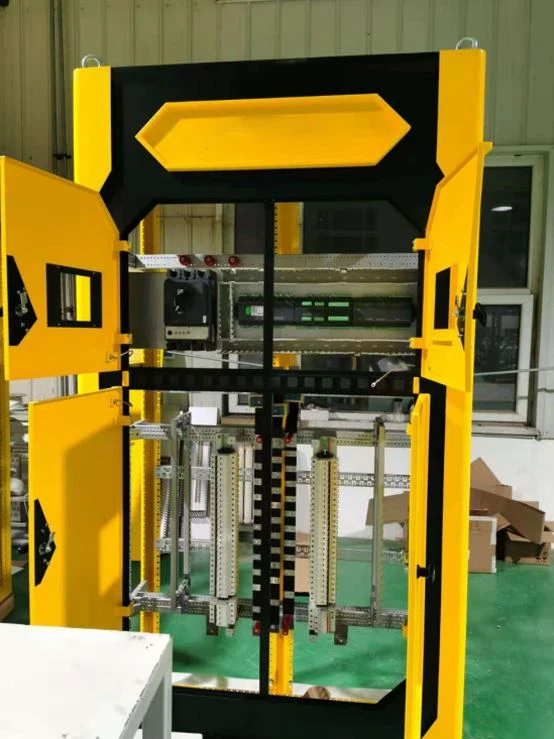

Myndir á staðnum
