Hall-straumskynjari með lokuðum lykkjum er einnig kallaður Hall segulmagnaðir jafnvægisstraumskynjari. Það felur í sér nefnda kenningu með seguljafnvægiskenningu. Með öðrum orðum, ferrósegulsviðsþykkni einbeitir segulsviðinu sem myndast af frumstraumi og beitir því á Hall íhlutinn. Þá magnast spennumerkið frá Hall-hlutanum og verður inntak aflmagnarans. Framleiðsla á móti straumi rennur í gegnum aukajöfnunarspóluna. Segulsviðið sem myndast af aukaspólu er öfugt við sviðið sem myndast af frumstraumi. Á þann hátt er grunnvöllurinn bættur upp og Hall framleiðsla minnkar smám saman. Þegar aðalsviðið er jafngilt öðru og offsetstraumurinn helst stöðugur, er það segulmagnaðir jafnvægi. Þessi hringrás samanstendur aðallega af rafsegulsviðsbreytingarhluta, hringrássmagnara og drifjöfnunarrás.
1 Skýring á gerð
2 ：mm)

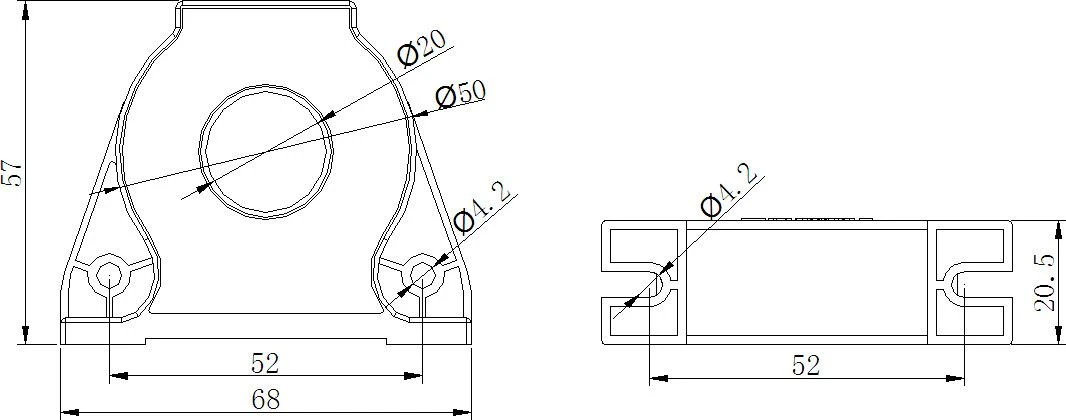

2.1 Outline size of AHBC-LTA
 |  |

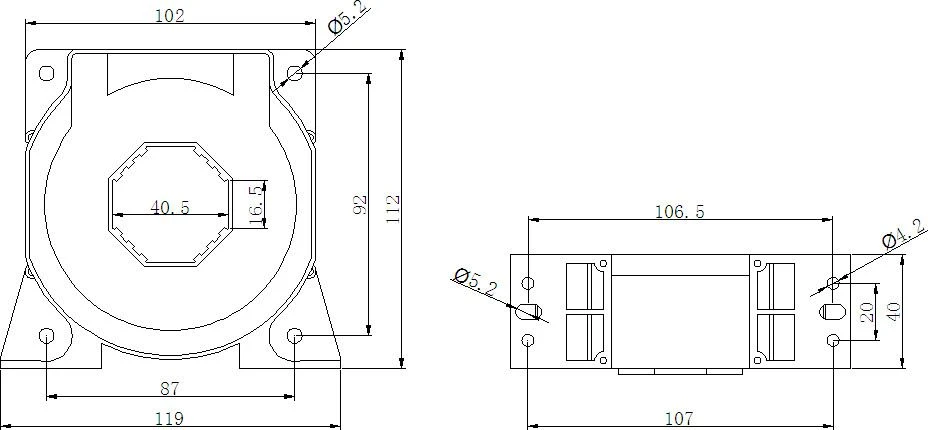

2.2 Outline size of AHBC-LT1005
 |  |

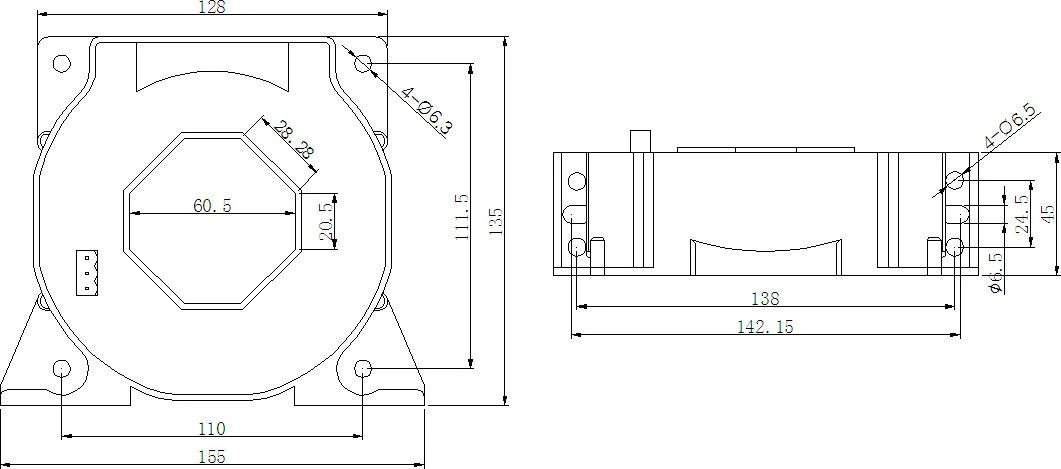

2.3 Outline size of AHBC-LF
 |  |
3. Krossvísunartöflur með sérstakri. -breytu
Forskrift | Málstraumur | Mæliop (mm) | Nákvæmni gráðu | ||
AHBC-LTA | 100～300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Athugið: Hægt er að mæla AC og DC inntaksstraum, vinsamlega tilgreinið við pöntun.
4. Raflagnaraðferð
Athugið: 1. Analog output GND verður að vera tengdur við Power Ground.
2. Vinsamlegast veldu rétta straumflæðisstefnu.
