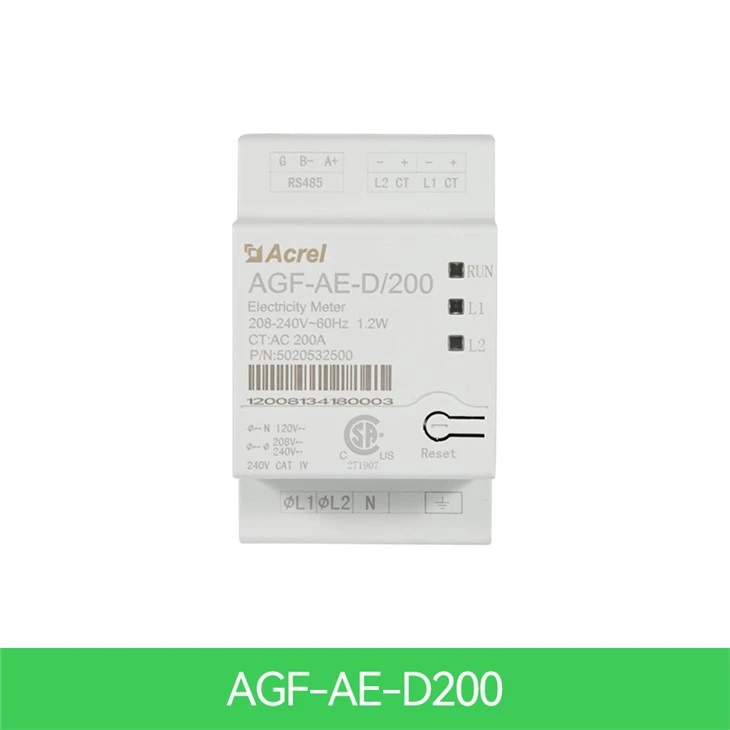

Sólkerfismælir

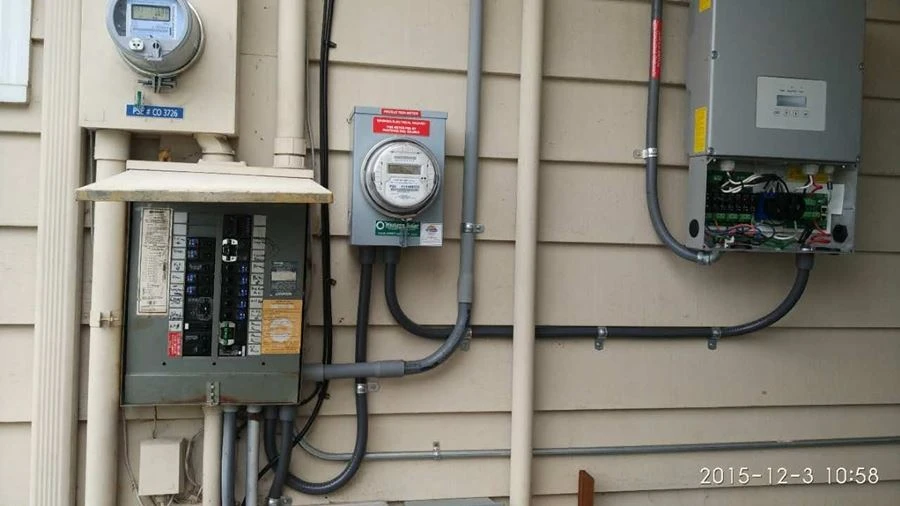

Í einu inverterkerfi er mælirinn tengdur beint við inverterinn. Ef inverterinn þinn er með innbyggðan-tekjustigsmæli (RGM; inverterinn er nefndur tekju-grade inverter), geturðu tengt utanaðkomandi mæli á sama strætó og RGM. Acrel hefur AGF-AE-D/200 lokið við EMC gerðar losunar- og geislunarprófunarskýrslu og FCC flokki B fyrir íbúðarhúsnæði í iðnaði.

Rafmagnsþjónusta metra			Einingar
	AGF-AE-D/100	AGF-AE-D/200
Málspenna-LinetoN	120		V
Málspenna-Línulína	208/240		V
Aukið spennusvið	88 prósent 110 prósent
AC tíðni	60		Hz
Grids stutt	L1/L2/N/PE
Orkunotkun	1.2		W
Samskipti
Samskiptaviðmót mæla	RS 485
Viðbragðstími	Minna en eða jafnt og 1		S
Nákvæmni mælis
Mál RMS straumur	100	200	A
1 prósent -100 prósent af CT núverandi	±0.5	±0.5	prósent
Núverandi Transformers
Fjöldi straumspenna sem fylgir með	2
Mál	I.D:15O.D:35	70.554.539(HWD)	mm
Staðlað samræmi
Öryggi	UL1741
Uppsetningarforskriftir
Mál (HWD)	54.187.852		mm
Þyngd	0.2		kg
Rekstrarhitasvið	-3055		gráðu
Hlutfallslegur raki (ekki þéttandi)	5-90		prósent
Gerð uppsetningar	DIN-tein, 35 mm

	Nákvæmni AGF-AE-D/100: 100A AGF-AE-D/200: 200A Tíðni 60Hz Aflgjafi (sjálfveiting) AC85-265V eða DC100-350V; orkunotkun Minna en eða jafnt og 10VA Inntaksnotkun minna en 0.2VA
Inntaksnotkun Minna en 0.2VA Mál (LWH) 54.187.852 mm Uppsetning DIN 35 mm

PV/Sólar Inverter orkumælirinn okkar í einu inverter kerfi, mælirinn er tengdur beint við inverterinn. Ef inverterinn er með innbyggðan-tekjustigsmæli (RGM; inverterinn er vísað til tekjustigs inverter), geta viðskiptavinir okkar tengt utanaðkomandi mæli á sama strætó og RGM.

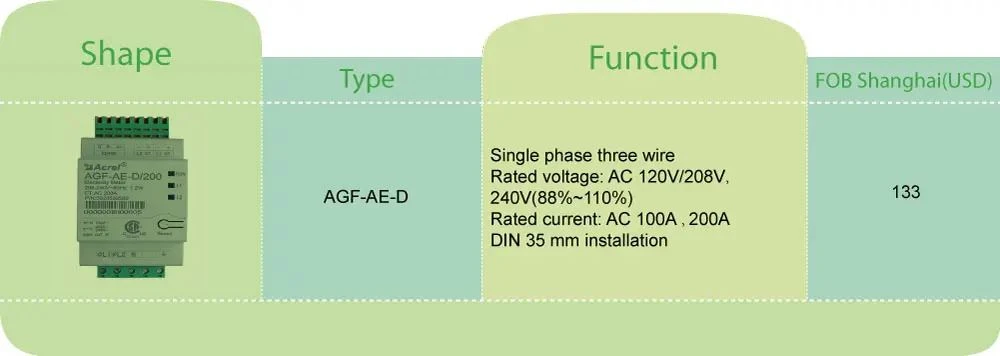

Tegund	Aðgerðarlýsing
AGF-AE-D/100	1. Aflstýring fyrir ljósvökva / orkugeymslukerfi 2. Full aflmæling, há-hraða gagnauppfærslu 3. Din Rail sett upp 4. Auðveld uppsetning með 2 ytri skiptum kjarnastraumspennum 0-100A
AGF-AE-D/200	1. Aflstýring fyrir ljósvökva / orkugeymslukerfi 2. Full aflmæling, háhraða gögn endurnýjun 3. Din járnbraut uppsett 4. Auðveld uppsetning með 2 ytri skiptum kjarna straumspennum 0-200A

Einfasa 2 rás 3 víra

Málspenna AC 120V/208V, 240V (88 prósent 110 prósent) Málstraumur: AC 100A

Máltíðni: 60HZ

Samskipti: RS485, SunSpec samskiptareglur

UL1741 sett upp í framleiðsla invertara, breyta, stýringa og samtengingarkerfisbúnaðar til notkunar með dreifðum orkuauðlindum

(35mm Din Rail Uppsetning)

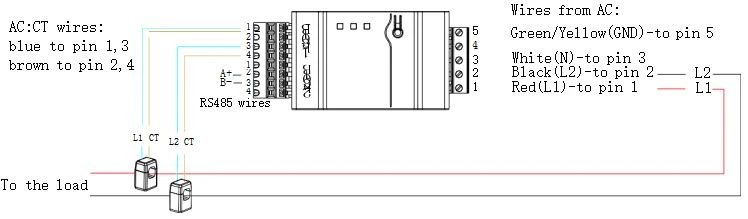

1. Slökktu á AC rafmagni áður en þú klemmir á straumspenna.

2. Settu CT í kringum leiðarann ​​sem á að mæla. Hægt er að opna klofna-kjarna CTs fyrir 3 uppsetningar í kringum aconductor. Hægt er að festa anylon snúrubönd í kringum CT toppinn, koma í veg fyrir opnun fyrir slysni.

3. Settu upp CT með örina sem vísar á ristina til að mæla neyslu eða útflutning.

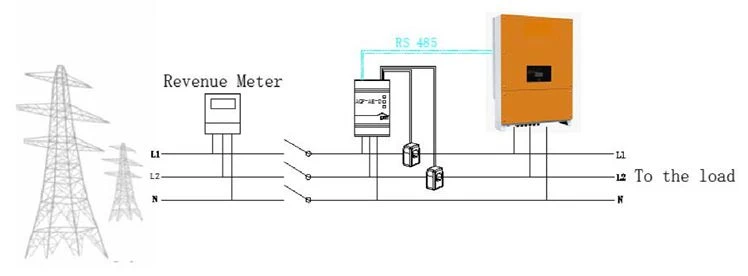

Ef þú ert að tengja mælinn við inverterinn, sjáðu tengimyndina.

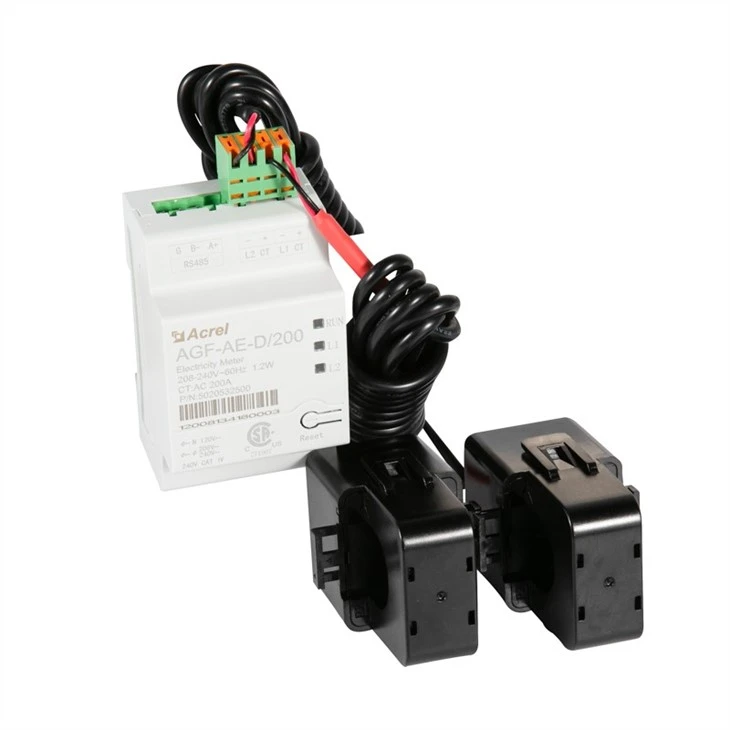

Straumspennirinn er pakkaður saman við mælinn.
