Opinn lykkjuhallskynjari

Lokaður - lykkja Hall straumskynjari er einnig kallaður Hall seguljafnvægisstraumskynjari. Það sameinar nefnda kenningu með seguljafnvægiskenningunni. Með öðrum orðum, ferrósegulsviðsþykkni einbeitir segulsviðinu sem myndast af aðalstraumnum og beitir því á Hall íhlutinn. Þá er spennumerkið frá Hall íhlutnum magnað og verður inntak aflmagnarans. Framleiðsla á móti straumi rennur í gegnum aukajöfnunarspóluna.

Segulsviðið sem myndast af aukaspólunni er öfugt við sviðið sem myndast af aðalstraumnum. Á þann hátt er grunnvöllurinn bættur upp og Hall framleiðsla minnkar smám saman. Þegar aðalsviðið er jafngilt öðru og offsetstraumurinn heldur stöðugum, er það seguljafnvægið. Þessi hringrás samanstendur aðallega af rafsegulbreytingarhluta, hringrás magnara og drifjöfnunarrás.

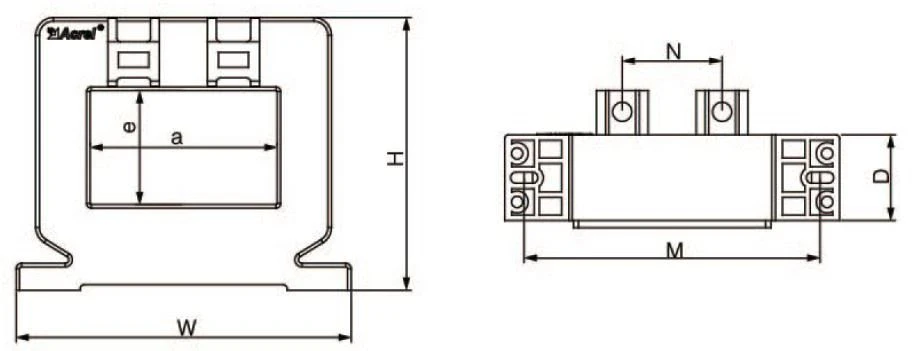

Mynd.2

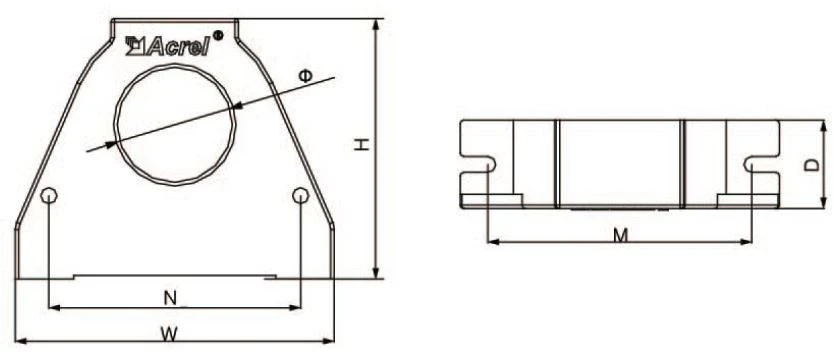

Stærðarforskrift	Útlínustærð (mm)			Í gegnum stærð (mm)			Uppsetning stærð (mm)		Mynd
	W	H	D	a	e	Φ	M	N
AHKC - E	53	72	16	/	/	21	47	/	Mynd.1
AHKC - LT	90	73.5	25	/	/	32.5	74.5	71	Mynd.1
AHKC - BS	43	32.5	19	20.5	10.5	/	/	/	Mynd.2
AHKC - BSA	43	32.5	19	20.5	10.5	/	/	/	Mynd.2
AHKC - F	74	57	22	43	13	/	/	22	Mynd.2
AHKC - FA	94	60.5	26.5	52	15	/	83	28	Mynd.2
AHKC - HÚTA	94	76.5	24	52.5	32	/	83	28	Mynd.2

	Forskrift	Málstraumur	Aflgjafi	Metið framleiðsla	Mæliop (mm)	Nákvæmni n gráðu
	AHKC - E	0～(20 - 500)A	±15V	5V	φ 20	1
	AHKC - LT	0～(100 - 800)A	±15V	5V	φ 32.5	1
	AHKC - BS	0～(20 - 500)A	±15V	5V	20.5*10.5	1
	AHKC - BSA	DC 0～(50 - 500)A	12V/15V/24 V	4～20mA	20.5*10.5	1
	AHKC - F	0～(200 - 1000)A	±15V	5V	43*13	1
	AHKC - FA	0～(200 - 1500)A	±15V	5V	52*15	1
	AHKC - HÚTA	0～(400 - 2000)A	±15V	5V	52*32	1

Athugið: Málstraumur ómerktur gefur til kynna að hægt sé að mæla AC og DC innstraum, vinsamlega tilgreinið við pöntun.

● Definition of wiring terminals

● Definition of wiring terminals
