Lýsing
Acrel þráðlaus þriggja fasa orkumælir er aðallega notaður til að mæla þrjá fasa virkra orku á lágspennukerfi. Þessi þráðlausi orkumælir státar af kostum þar á meðal lítilli stærð, mikilli nákvæmni, ríkum eiginleikum. Samkvæmt mismunandi kröfum.
Það eru margar samskiptaaðgerðir eins og RS485 samskipti, 2G, NB, 4G, WiFi sem bætir við nýjum núverandi sýnatökuham með ytri spenni. Það er hægt að setja það upp á sveigjanlegan hátt í dreifiboxinu til að ná undir-rafmagnsmælingu, eftirliti með rekstri og viðhaldi eða kröfum um aflvöktun fyrir mismunandi svæði og mismunandi álag.

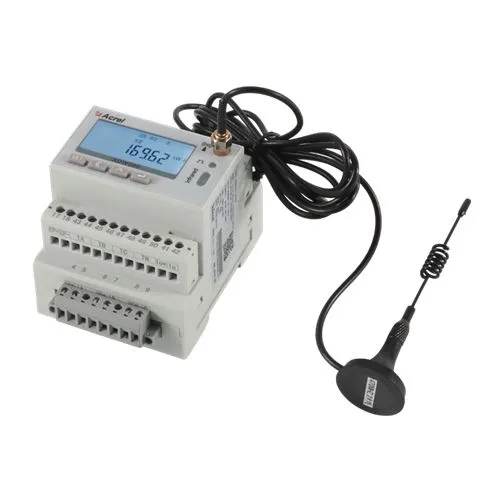

Útlit
 |  |  |
Með aukningu lítillar afl-, breiðsvæðisnettækni (LPWAN), eins og LoRa tæki Acrel og LoRaWAN opna samskiptareglur, reynast nýjar snjallr rafmælingarlausnir vera sannfærandi valkostur við aðra tengimöguleika fyrir bæði internetið of Things (IoT) netkerfi og snjallnetforrit. Lora/LoRaWAN orkumælar gera kleift að afla aflestra orkumæla og senda gögn yfir nokkra kílómetra til að safna saman.
Færibreytur
Inntak spennu | Málspenna | 357.7/100V, 3220/380V, 3380/660V, 3100V, 3380V, 3660V |
Tilvísun tíðni | 50Hz | |
Neysla | <0.5va(each> | |
Núverandi inntak | Inntaksstraumur | 31(6)A; 31(6)A（ADW300W, 320(100)A（ADW300W） |
Byrjaðu núverandi | 1‰Ib (Class0.5S), 4‰Ib(Class1) | |
Neysla | <1va(each> | |
Hjálparkraftur | Aflgjafi | AC85265V |
| Orkunotkun | <> | |
Mælingarárangur | Standard | IEC62053-22:2003, IEC62053-21:2003 |
Virk orka nákvæmni | Class0.5S（ADW300）, Class1（ADW300W） | |
Hitastig nákvæmni | ±2 degree | |
Púls | Breidd púls | 80±20ms |
Púls stöðugur | 6400imp/kWh, 400imp/kWh | |
Samskipti | Þráðlaust | Sending á 470MHz og hámarksfjarlægð í opnu rými er 1km; 2G; NB;4G |
Innrautt samskipti | Stöðugur flutningshlutfall er 1200 | |
Viðmót | RS485(A,B) | |
Tengistilling | Hlífðar tvinnaðir leiðarar | |
Bókun | MODBUS-RTU |
Aðgerðarlýsing
Virka | Aðgerðarlýsing | Virka veita |
Sýnastilling | LCD | ■ |
Orkumæling | Virk kWh(jákvæð og neikvæð), fjórðungs hvarfgjörn kraftorka | ■ |
Rafmagnsmæling | U,I, P,Q,S,PF,F | ■ |
Harmónísk virkni | THDv, Harmonicon 2.-31 | ■ |
Púlsútgangur | Virkt púlsúttak | ■ |
Þriggja-fasa ójafnvægisstig | Spennaójafnvægi, straumójafnvægi | ■ |
Hitamæling | The temperature of A/B/C/N（Alternatecon figuration: T） | □ |
DI/DO | 4DI,2DO（Alternatecon figuration: K） | □ |
Eftir núverandi | One-way after current（Alternatecon figuration:L） | □ |
LED skjár | Pulse LED skjár | ■ |
Ytri straumspennir | Ytri opinn straumspennir (Varamynd: W) | □ |
Rafmagnsbreyta | Undirspenna, undirstraumur, yfirstraumur, undirálag osfrv | ■ |
Samskipti | Innrauð samskipti | ■ |
RS485（Alternatecon figuration: C） | □ | |
Þráðlaus sending á 470MHz (Varamynd: LR) | □ | |
GPRS（Alternatecon figuration:2G） | □ | |
NB-IOT（Alternatecon figuration: NB） | □ | |
4G（Alternatecon figuration:4G） | □ |
( ■ within □ optional )
Mál
Mál afgangsstraumspenni
Tæknilýsing | Núverandi einkunn | Innra þvermál Φ mm | Ytra þvermál Φ mm | Þyngd |
AKH-0.66L45 | 16-100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100-250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250-400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400-800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800-1500A | 200 | 240 | 1.94 |
Faglegur tæknilegur stuðningur Vinnsluvélar
Tilvitnun
(hafðu samband við okkur til að vita verð á WiFi / 4G útgáfu)
