0-5V straumbreytir

BA röð hliðræn framleiðsla straum transducer vörur beita meginreglunni um rafsegulvirkjun til að mæla AC strauminn í rafmagnsnetinu í rauntíma og nota stöðugan straum og línulega bótatækni til að einangra og umbreyta því í staðlað DC merki framleiðsla.

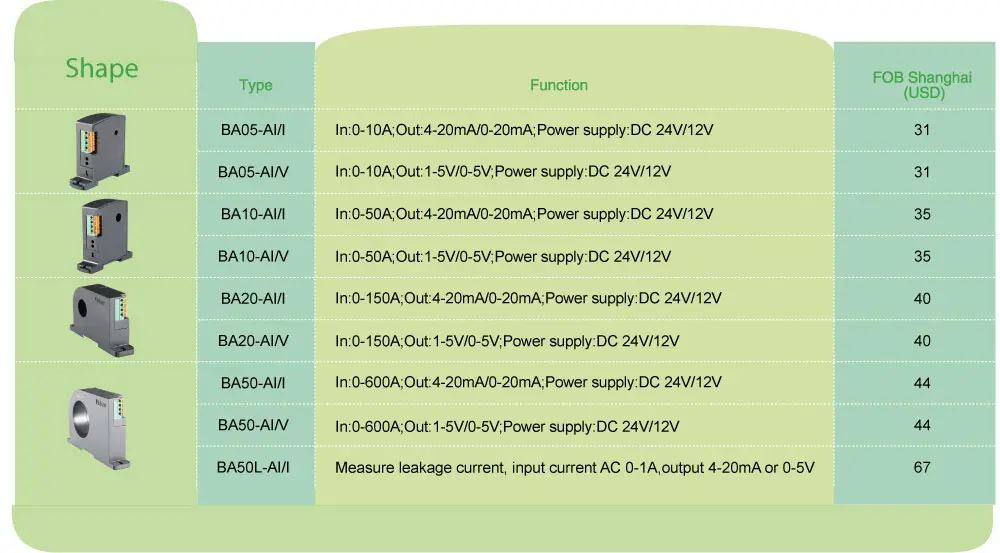

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Hjálparkraftur	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Neysla		Minna en eða jafnt og 1W	Minna en eða jafnt og 1W	Minna en eða jafnt og 1W	Minna en eða jafnt og 1W	Minna en eða jafnt og 1W
Stærð í gegnum gat		φ5mm	φ10mm	φ20mm	φ50 mm	φ50 mm
Inntak	Núverandi	AC {{0}}~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC {{0}}~(0.1~1)A (takmörkun á lekastraumum)
Framleiðsla	Nafnverð	DC4-20mA, eða 0-20mA,0-5V,0-10V osfrv
	Álagsþol	Núverandi úttak Minna en eða jafnt og 500Ω, spenna meira en eða jafnt og 1kΩ
Nákvæmni flokkur		0,5 prósent
Viðbragðstími		Minna en eða jafnt og 350ms
Hitastig		Notkun:-10 til plús 55 gráður Geymsla:-25 til plús 70 gráður
Hitastuðull		Minna en eða jafnt og 200ppm/gráðu
Uppsetning		(Rail)DIN35, festa á klefa með skrúfum
Staðlar		GB/T 13850

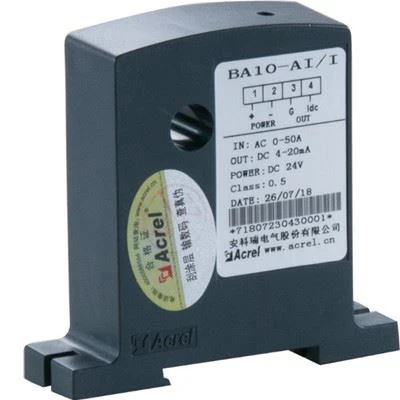

	BA10-AI/I ●Umsókn: Iðnaðar sjálfvirkni ●Inntak: AC straummæling allt að 50A ● Ofhleðsla: 1,2 sinnum af nafngildi ●Úttak: DC 4-20mA
BA50L-AI/I ●Inntak: 0-1Lekastraumur ●Úttak: DC 4-20mA ●Mæling á lekastraumi ● Ofhleðsla: 1,2 sinnum af einkunnagildi

●Hærri nákvæmni

●Hærra stig einangrunar

●Hærra öryggisstig

●Minni neysla

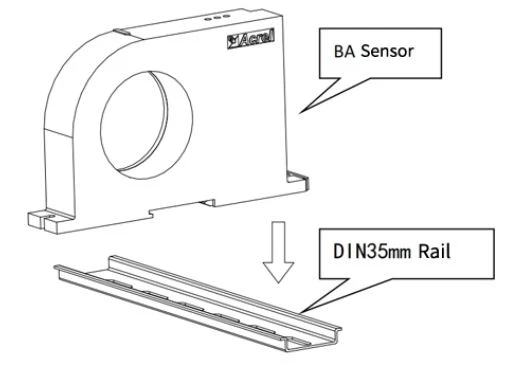

Veldu viðeigandi stað til að setja upp staðlaða DIN35mm járnbrautina og settu BA skynjarann ​​á brautina;

Á neðri spjaldið á skápnum skaltu velja hentugan stað til að opna tvö snittari holur sem samsvara staðsetningu fasta gatsins á uppsettum skynjara; Eftir að skynjarinn hefur verið settur skaltu setja upp staðsetningarskrúfuna

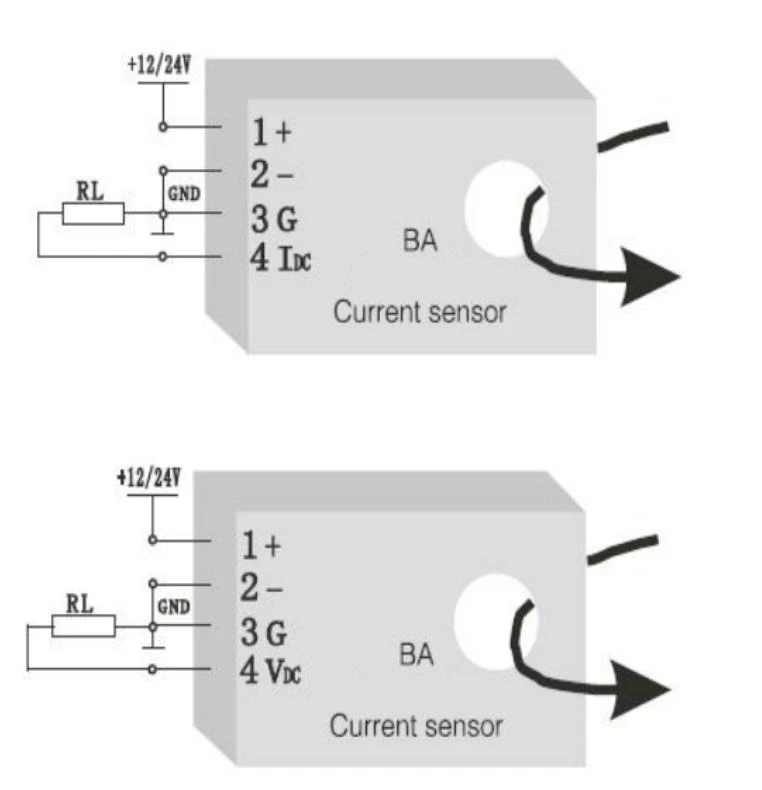

1 —— plús jákvæð aflgjafi (ekki snúið við)

2 —— - Kraft JÖRÐ

3 —— G（Nekvætt straumframleiðsla, sem hægt er að deila með aflgjafanum）

4 —— IDC (Núverandi úttak jákvætt), VDC (Spennuúttak jákvætt)
