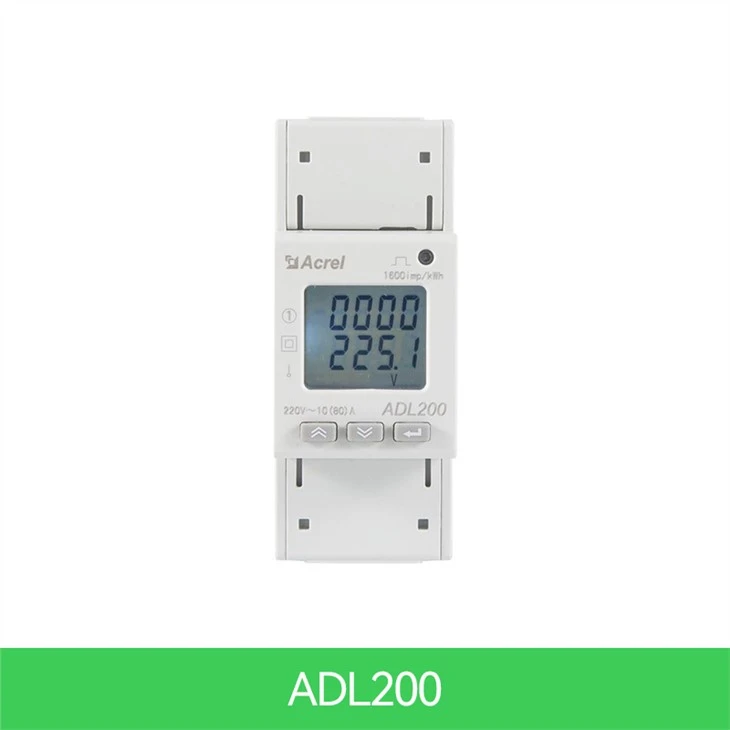

Einfasa Din Rail Kwh Meter

Acrel Din Rail Einfasa AC orkumælir er hannaður fyrir aflgjafakerfi, iðnaðar- og námufyrirtæki og veitur til að reikna út raforkunotkun og stjórna rafmagnseftirspurninni. Það býður upp á mikla nákvæmni, smæð og einfalda uppsetningu. Það samþættir mælingu á öllum rafmagnsbreytum við alhliða rafmagnsmælingu.

Inntaksspenna	Tilvísun Spenna	AC220V
	Tilvísun tíðni	50Hz
	Kraftur neyslu	<>
Inntaksstraumur	Grunnstraumur	10A
	Hámark núverandi	80A
	Byrjar núverandi	4‰Ib
	Neysla	<>
Mælingarárangur	Nákvæmni mælinga	1 bekkur
	Mælisvið	000000.00 99999999 kWst
Nákvæmni klukkunnar	Villa Minna en eða jafnt og 0.5s/d
Virkur púls	Púlsbreidd	80±20ms
	Púls stöðugur	1000imp/kWh
Samskipti	Viðmót	RS485(A plús ,B-)
	Tenging ham	Hlífðar tvinnaðir leiðarar
	Bókun	MODBUS-RTU
Virka	Aðgerðarlýsing	Virka veita
Mæling á kWh	Einfasa virk kWh (jákvæð og neikvæð), 3 mánaða söguleg orkugögn frosin geymsla	■
Mæling á rafstærðum	Spenna, straumur, virkt afl, hvarfkraftur, sýnilegt afl, aflstuðull og tíðni	■

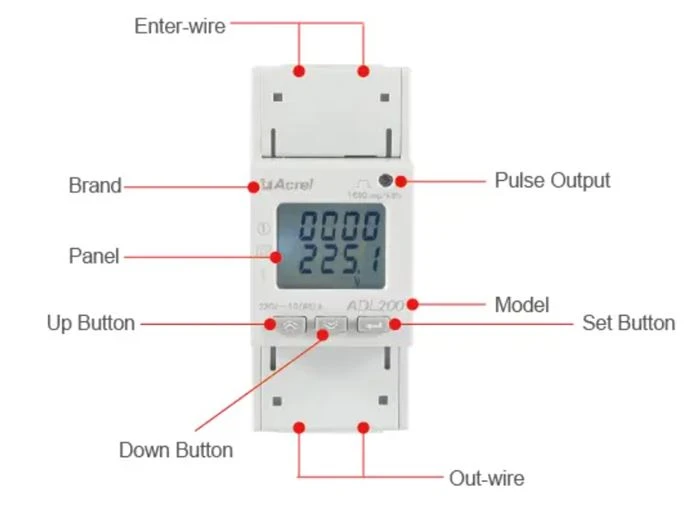

LCD skjár	8 bita hluta LCD skjár	■
Lykilforritun	3 lyklar til að stilla færibreytur eins og kóða, heimilisfang, flutningshraða, fjöl-gjaldskrá og samskiptareglur	■
Púlsútgangur	Virk orkupúlsútgangur	■
Fjöl-gjaldskrá	Aðlaga 4 tímabelti, 2 tímabilslista, 14 tímabil eftir dag og 4 gjaldskrár	□
Samskipti	Samskiptaviðmót: RS485, samskiptareglur:MODBUS-RTU	■

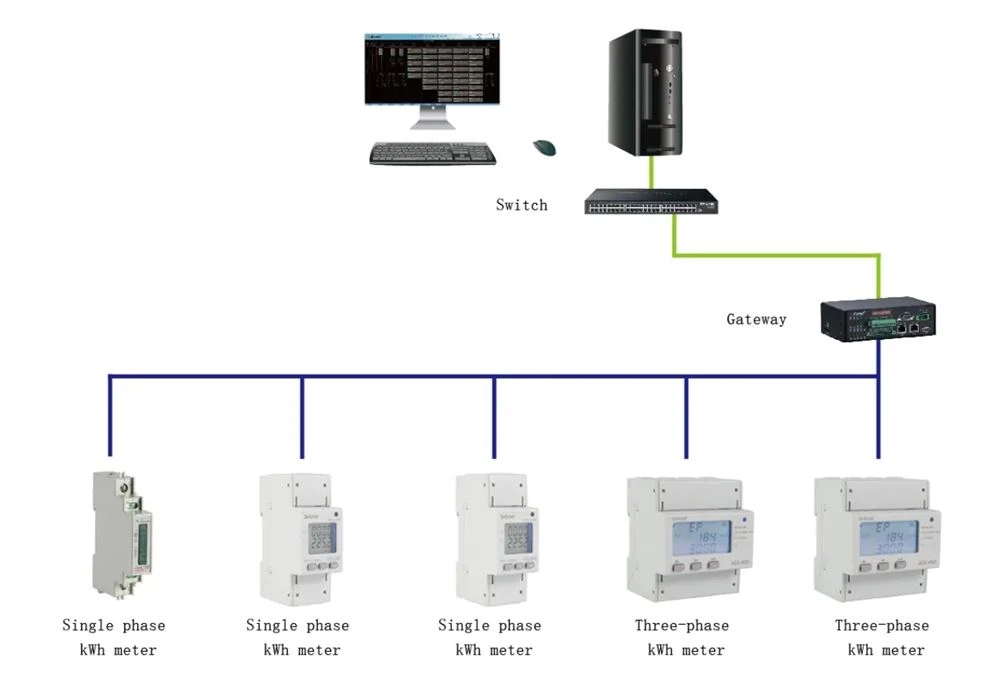

Einfasa aflmælirinn okkar gæti prófað heildar virka kwh og mælt spennu, straum, afl og aðrar rafmagnsbreytur, einnig með valfrjálsu aðgerðinni RS485 Modbus RTU. Það er þægilegt að fylgjast með, safna og stjórna raforkunni. Það er búið RS485 samskiptatengi og aðlagað að MODBUS-RTU. ADL er hægt að nota í alls kyns stjórnkerfi, SCADA kerfi og orkustjórnunarkerfi.

●Failure performance: the energy meter flashes and does not light up after being powered on.

●Troubleshooting:

1. Athugaðu hvort raflögn aukaaflgjafans sé í samræmi við

raflögn fyrir tækið og hvort raflögnin eru laus eða falla af;

2. Notaðu fjöl-mæli til að mæla hvort innspennugildi hjálparaflgjafans sé innan venjulegs vinnuspennusviðs tækisins.

●Failure performance: After the energy meter is powered on, the display power or energy count is not accurate.

●Troubleshooting:

1. Switch the display interface of the energy meter to the power (active P, power factor λ) interface, check whether the power display is negative and whether the power factor is between

0.9-0.95, og athugaðu síðan hvort inntak og úttak straummerkjalínunnar sé snúið við (þ.e. innkomandi lína straumsins verður að vera í samræmi við komandi enda tækisins), og í samræmi við raflögnin á orkumælinum.

●Failure performance: After the energy meter is powered on, it cannot communicate with the host computer normally.

●Troubleshooting:

1. Spennugildið á milli samskiptaúttaks A og B mælitækisins ætti að vera á milli plús (4,4-4,5)V;

2. Athugaðu hvort samskiptaleiðslan sé rétt tengd í samræmi við raflögn (þ.e. samskiptatengi A/B tækisins ætti að samsvara raðtengi A/B samskipta).
