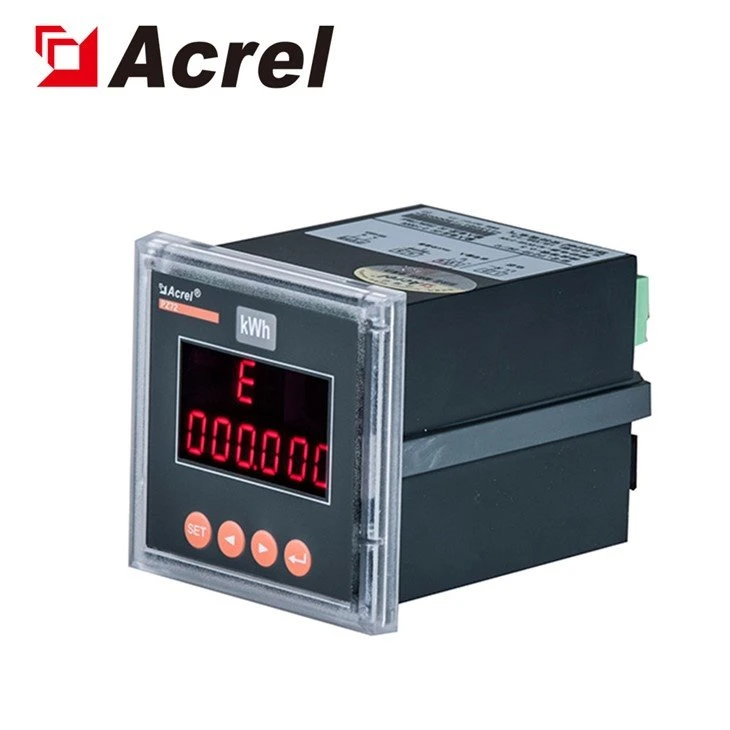

Lýsing

PZ röð greindur DC orkumælir er hannaður fyrir forrit eins og DC spjöldum, sólarorku, fjarskiptastöðvum og hleðsluhöfnum. Þessi röð af tækjum getur mælt spennu, straum, afl, fram- og afturkraft í DC kerfinu. Það er hægt að nota fyrir staðbundna skjá og tengja við iðnaðarstýribúnað, tölvur, frá mæli- og stjórnkerfi.

PZ röð greindur DC orkumælir hefur einnig margs konar ytri afsökunaraðgerðir sem notandinn getur valið um: RS485 samskiptaviðmót, Modbus-RTU samskiptareglur, gengisviðvörunarúttak, stafrænt inntak/úttak. Í samræmi við mismunandi kröfur, í gegnum lykla mælaborðsins, er hægt að stilla hlutfallið, samskiptabreytur

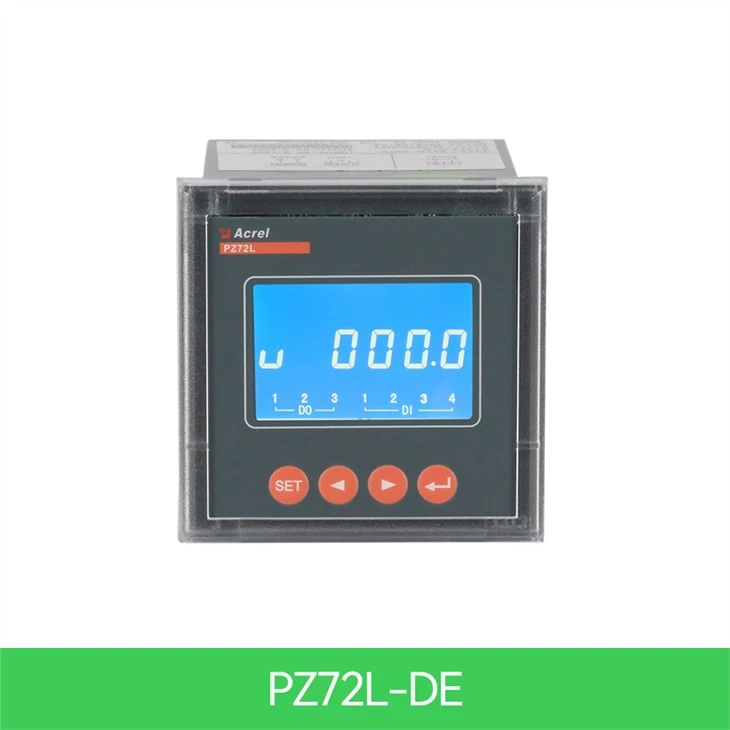

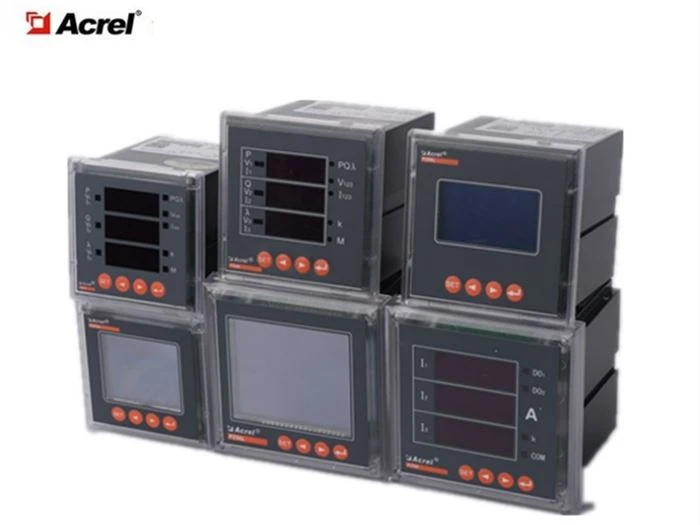

Útlit

Varan uppfyllir viðeigandi tæknilegar kröfur staðalsins Q/GDW1825-2013 DC aflmælis forskrift,GB/T29318-2012 raforkumæling sem hleður ekki ökutæki fyrir rafbíla, Q/GDW364-2009 Single -fasa orkumælis forskrift.

Færibreytur

Færibreytur	Gildi
Inntak	DC spenna	Inntakssvið	0-100V,0-500V,0-1000V
		Inntaksviðnám	Greater than or equal to 6kΩ/V
	DC Straumur	Inntakssvið	0-2500A (shunt eða Hall skynjari)
		Shunt	Úttak 75mV
		Hallur	Úttak 0-20mA, 0-5V
		Neysla	Minna en eða jafnt og 1mW
	Ofhleðsla	.2 föld einkunn (samfelld); 10 föld einkunn í 1 sekúndu
Nákvæmni flokkur	0.5 flokkur
Puls	Spenna og straumur: 750V, 300A, sjálfgefin púlsstöðugleiki: 100imp/kWh
	Spenna og straumur: 1000V, 300A, sjálfgefin púlsstöðugleiki: 100imp/kWh
	Spenna og straumur: 1000V, 200A, sjálfgefin púlsstöðugleiki: 100imp/kWh

Virka	Mæling af rafmagnsbreytum	U, I, P
	Mæling á kWh	Virk kWh (jákvæð og neikvæð) Virk kWh (jákvæð og neikvæð)
	Fjölgjaldskrá	Tvö sett af tímatöflum, einu ári er hægt að skipta í 4 tímabelti, hvert sett af tímatöflum er hægt að stilla á 12 daglega tímatöflur, 4 taxtar (F1, F2, F3, F4 eru tindar og flatir dalir), lágmarksbil tímabil er 15 mínútur og hægt er að stilla tímabilið yfir núllpunktinn. (Aðeins fyrir LCD fljótandi kristalmæla)
	Söguleg gögn Skrá	Það getur talið sögulega raforku síðustu 12 mánuði (raforka á mismunandi hraða). (Aðeins LCD mælir hefur)
	Skiptu um inntak og úttaksaðgerð	PZ72 hefur tvö rofaúttak og tvö rofainntak. PZ96 hefur tvo rofaútganga og fjóra rofainnganga. Rofaúttakið er gengisútgangur, sem getur gert sér grein fyrir „fjarstýringu“ og viðvörunarútgangi. Rofainntakið getur ekki aðeins safnað og sýnt staðbundnar rofastöðuupplýsingar heldur einnig er hægt að framkvæma fjarsendingaraðgerðina í gegnum RS485 tækisins, það er „fjarmerki“ aðgerðina.
	Skjár	LCD eða LED
	Samskipti	Samskiptaviðmót: RS485, samskiptareglur:MODBUS-RTU eða DL/T645-2007 samskiptareglur Baud hraði 1200, 2400, 4800, 9600, 19200, 38400 valfrjálst, innrautt er fast á 1200bps.
Skipta	DI	Þurr snertiinntak, innbyggður-aflgjafi tækisins, ljósaeinangrun
Skipta	GERA	2 gengi útgangar, venjulega opnir tengiliðir, afköst 2A/30VDC eða 2A/250VAC
Aflgjafi	Spennusvið	85-265VAC, 50/60Hz;20-60VDC;100-350VDC
Aflgjafi	Neysla	Minna en eða jafnt og 2W
Einangrunarþol	Greater than or equal to 100MΩ
Afltíðni þolir spennu	3kV/1min（RMS）
Umhverfi	Hitastig	Vinna:-25 gráður - plús 65 gráður; geymsla: -40 gráður - plús 80 gráður
	Raki	Minna en eða jafnt og 93 prósent RH Ó-þéttandi
	Hæð	Minna en eða jafnt og 2500m

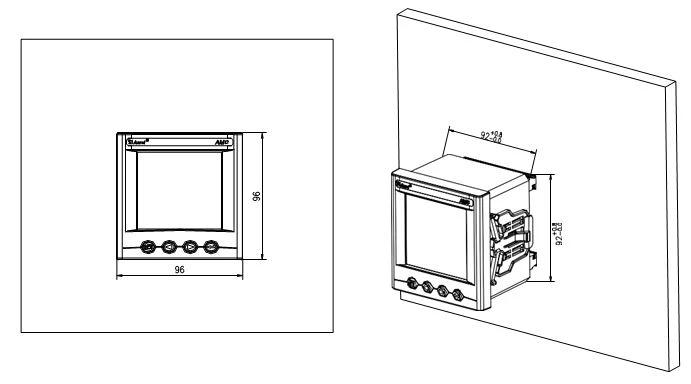

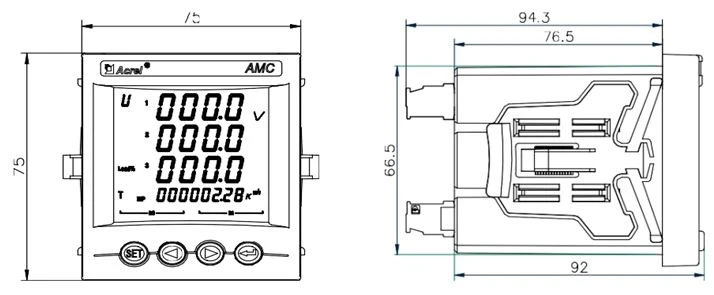

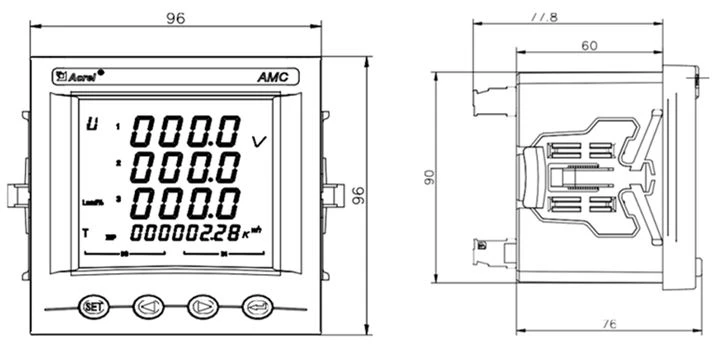

Mál

Útlínur	andlitsstærð		húsnæðisstærð			útskorin stærð
Útlínur	breidd	hæð	breidd	hæð	dýpt	breidd	hæð
72 ferningur	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 ferningur	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
