Framleiðslulýsing

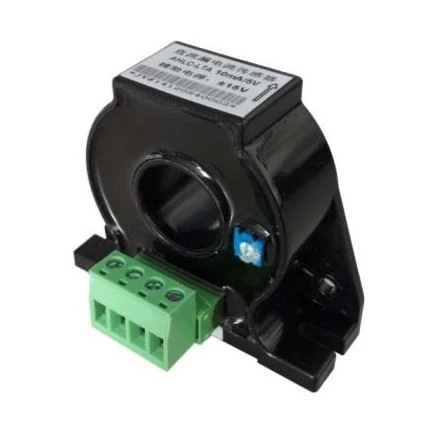

DC leakage current sensor is a measuring module that converts the measured direct current into the proportional direct current or voltage signal according to the fluxgate theory and the input side is highly insulated from the output side. Typical outputs include 4-20mA, DC0-5V and DC0-10V signals. These standard signals can be acquired by various devices such as PLC, RTU and DAS cards and used for different current monitoring applications. leakage current transformerS surround the outlet plus and – of DC circuit.
Það skynjar úttaksmerki skynjara í hringrásargreinum. Ef einangrun í hringrásargreinum er eðlileg verður straumurinn sem fer framhjá skynjaranum að vera jafn í gagnstæða átt. Úttaksmerkið er núll. Ef hringrásargrein er jarðtengd fer mismunastraumurinn framhjá lekstraumsspenninum og úttak skynjarans er ekki núll. Þess vegna er hægt að bera kennsl á jarðtengda grein í DC kerfinu með því að greina úttaksmerki frá hringrásargreinum. Kenningin tryggir nákvæma línuauðkenningu og kemur í veg fyrir áhrif dreifðrar rafrýmds.
Útlit

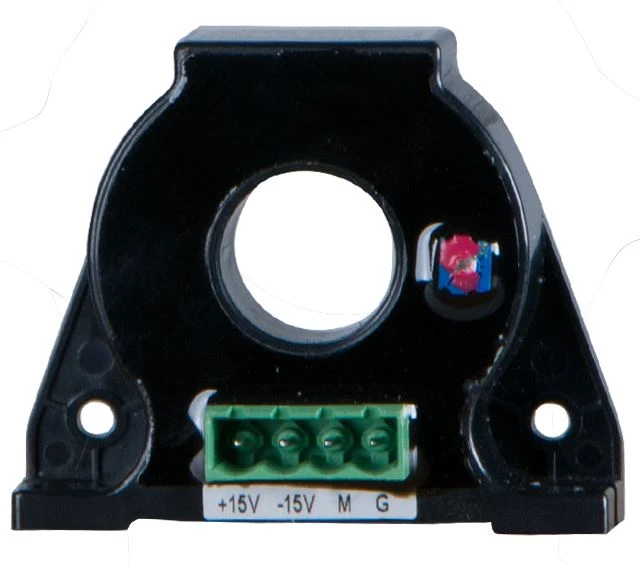

AHLC-LTA
AHLC-EA

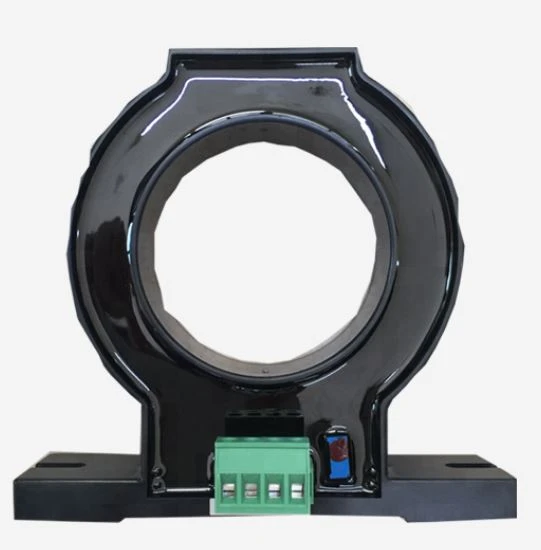

AHLC-EB
Færibreytur
Forskrift | Málstraumur | Aflgjafi | Metið framleiðsla | Mæliop (mm) | Nákvæmni gráðu |
AHLC-LTA | DC 10mA-2A | ±15V | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA-2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA-2A | ±15V | 5V | φ 60 | 1 |

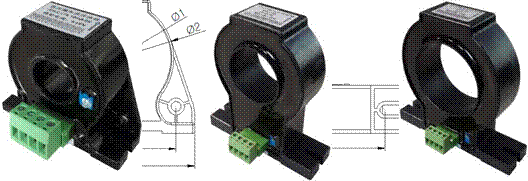

Mál (eining: mm)
| ||
| Mynd.1 | Mynd.2 | Mynd.3 |
Stærðarforskrift | Útlínustærð (mm) | Í gegnum | Uppsetning | Mynd | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Mynd.1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | Mynd.2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Mynd.3 |
Raflögn
Tilvitnun
