Lýsing

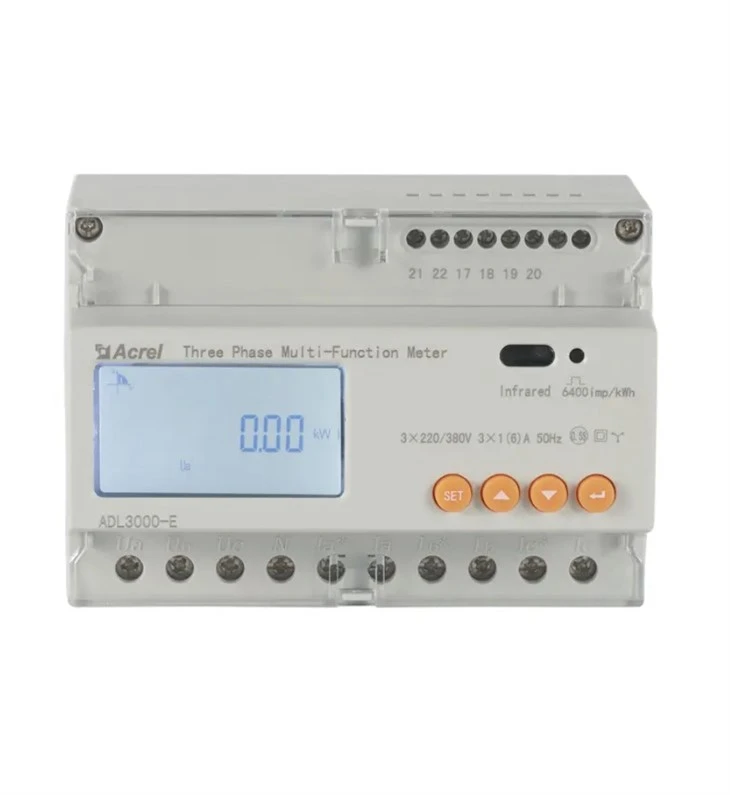

DTSD1352 AC þriggja fasa sólarmælir

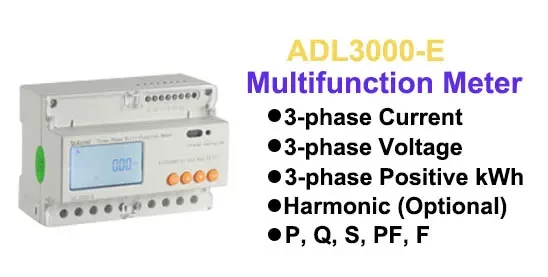

ADL3000-E er snjallmælir hannaður fyrir aflgjafakerfi, iðnaðar- og námuvinnslufyrirtæki og veitur til að reikna út raforkunotkun og stýra rafþörfinni. Það býður upp á mikla nákvæmni, litla stærð og einfalda uppsetningu. Það samþættir mælingu á öllum rafmagnsbreytum með alhliða raforkumælingu og stjórnun veitir ýmis gögn um síðustu 12 mánuði, athugar 31. harmonic innihald og heildar harmonic innihald, gerir sér grein fyrir fjarskiptum og fjarstýringu með rofi inntak og gengi úttak, og státar af viðvörunarútgangi. Það er búið RS485 samskiptatengi og aðlagað að MODBUS-RTU. ADL3000-E er hægt að nota í alls kyns stjórnkerfi, SCADA kerfi og orkustjórnunarkerfi. Allir mælar uppfylla tengdar tæknilegar kröfur um raforkumæla í IEC62053-21 og IEC62053-22 stöðlum.

KRISTALSKJÁR

Skilvirkur og nákvæmur vinnslu- og prófunarbúnaður.

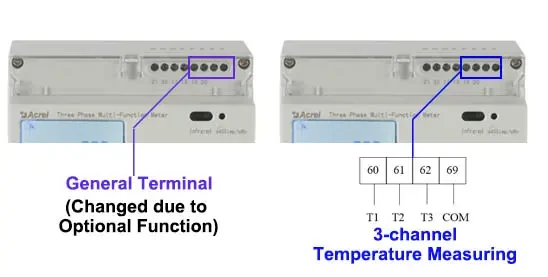

ýmis valfrjáls aðgerð

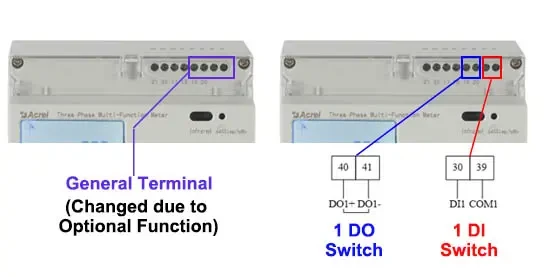

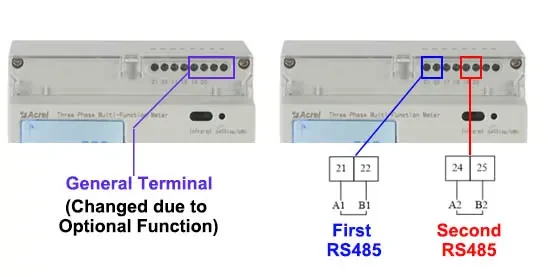

2 rásir RS485, 1 stafræn inntak/ 1 stafræn útgangur osfrv

sólarorka Núll útflutningur

Sólinverter Anti-Back flæðiorkumælir

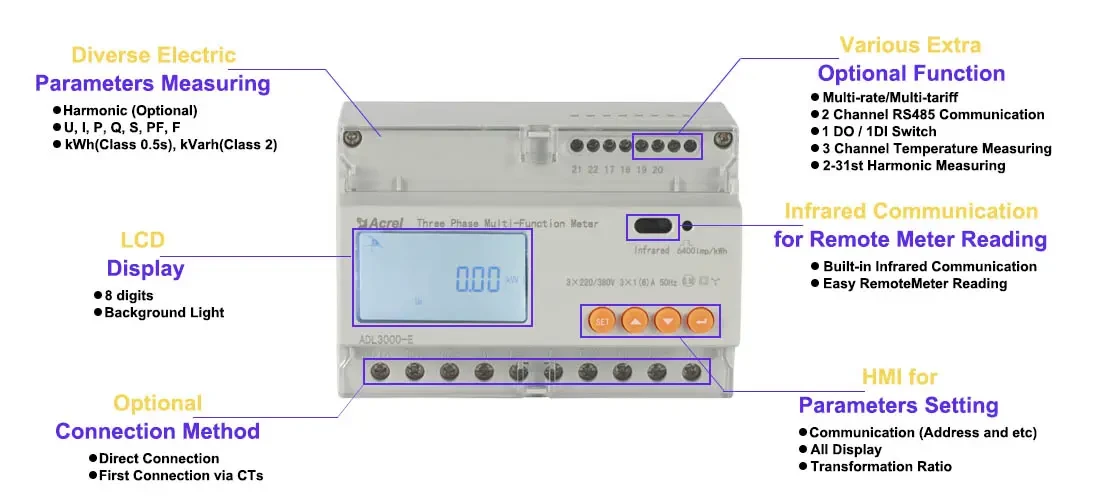

DTSD1352 Function introduction

Lausnirnar okkar

Parameter

Gerðarnúmer	DTSD1352
	Þriggja fasa Din Rail sólmælir
Spenna	Viðmiðunarspenna	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Neysla	<10VA(Single phase)
	Viðnám	>2MΩ
	Nákvæmni flokkur	Villa±0.2%

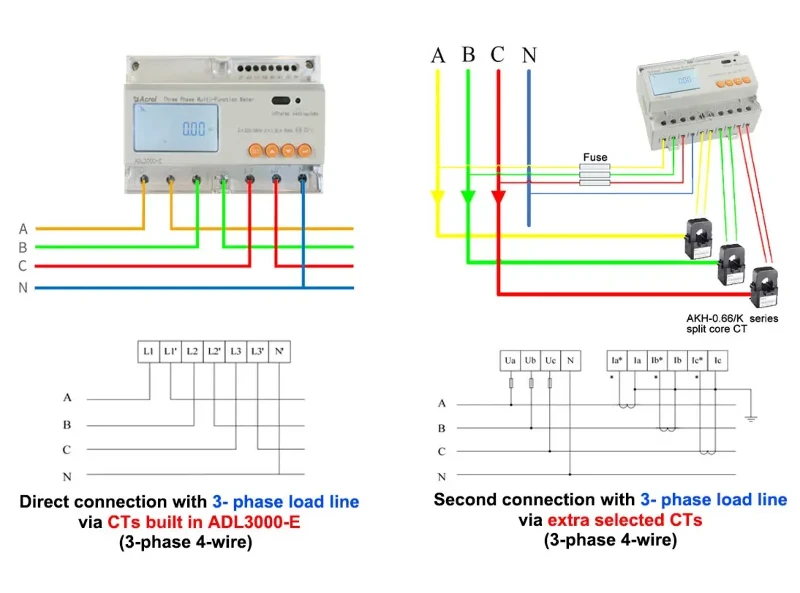

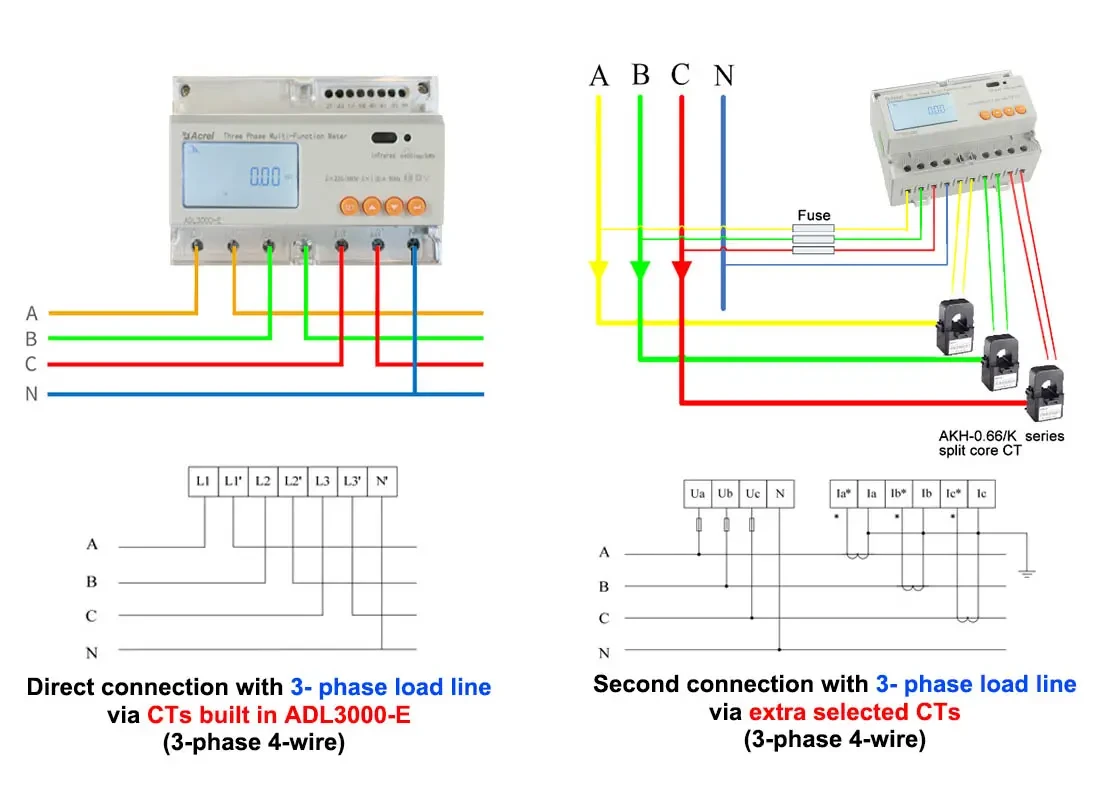

Núverandi	Inntaksstraumur	3×1(6)A (önnur tenging við 3-fasahleðslulínu með auka völdum CT-tækjum) 3×10(80)A (bein tenging við 3-fasahleðslulínu um innbyggða ADL3000-E)
	Neysla	<1VA(Single phase rated current)
	Nákvæmni flokkur	Villa±0.2%
Mælingarupplausn	Spenna: {{0}}.01 V, Straumur: 0,01 A, Afl: 0,01 kW, Orka: 0,01 kWst
Kraftur		Virkt, hvarfgjarnt, sýnilegt afl, villa±0.5℅
Tíðni		{{0}}Hz, Villa±0,2%
Hitastig		-40 gráðu -99 gráðu
Orka		Virk orka (nákvæmniflokkur:0.5, 1), hvarf orka (nákvæmniflokkur 2)
Klukka		Minna en eða jafnt og 0.5s/d
Orkupúlsframleiðsla		1 virkur optocoupler útgangur, 1 hvarfgjarn optocoupler útgangur
Skipt um úttak		1 Skipt um úttak
Skiptir um inntak		1 optocoupler inntak
Breidd púls		80% C2% B120ms
Púls stöðugur		6400imp/kWh, 400imp/kWh (samsvarar grunnstraumnum)
Viðmót og samskipti		RS485:Modbus RTU
Svið heimilisfangs samskipta		Modbus RTU:1~ 247;
Baud hlutfall		1200bps~19200bps
Hlutfallslegur hiti		-25 gráðu ~+55 gráðu
Hlutfallslegur raki		Minna en eða jafnt og 95℅ (Engin þétting)
