Vörulýsing
 Acrel mælistraumspennir hefur aðalstraumsmælingarsviðið {{0}}A, nákvæmnistigið 0.2 flokki eða 0.5 flokki, umbreytir hástraumsgildi í 5A eða 1 A, tileinkað iðnaðarmælingu, og hægt að nota í tengslum við raforkumæli fyrir innheimtu og mælingin er nákvæm og áreiðanleg. |
Straummælingarspennirinn okkar notaði flip-hönnun, fallegt útlit og þægilegar raflögn. Flip cover efni valið gagnsæ pólýkarbónat getur séð raflögn á efri leiða greinilega. Hægt er að nota hringlaga samsetta holugerðina sem AC-straummerki til að fara í gegnum stillingarhluti snúrunnar og rútustanganna og er venjulega notað í samsetningu með rafmagnsmælitækjum.

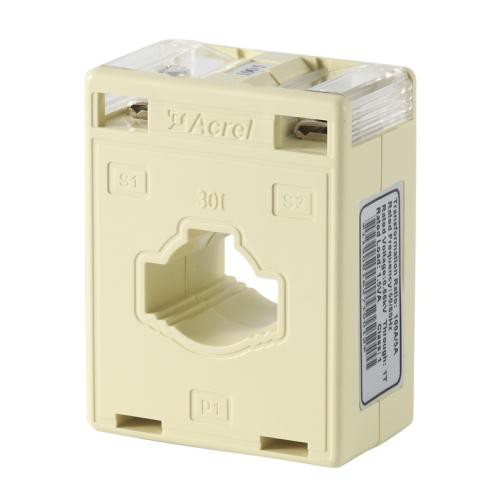

Útlit
 |  |
Færibreytur
Hlutfall | Flokkur og byrði (VA/Ω) | Beygjur | Tegund rúllustanga (mm)/magn | Þvermál (mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Mál
Stærð (mm) Mode | Mál | Holastærð | Uppsetningarstærð | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
Þessir CE-vottaðu straumspennar leyfa einum kapli, mörgum snúrum eða einni straumstöng að fara í gegnum opið á CT.
Notaðu umhverfi
● Málspenna AC {{0}},66kV (jafngildir AC0,69kV, GB156-2003)
● Máltíðni 50-60Hz
● Umhverfishiti -30 gráður ~70 gráður
● Hæð Minna en eða jafnt og 3000m
● Afltíðni þolir spennu 3000V/1min 50Hz
● Notað á stöðum þar sem engin bein rigning eða snjór er, engin alvarleg mengun og mikill titringur
 |  |  |
Tilvitnun
