Umræða um samsetningu MQTT

MQTT (Message Queuing Telemetry Transport), einnig þekkt sem Message Queuing Telemetry Transport-samskiptareglur, er „létt“ samskiptareglur byggðar á útgáfu/áskriftarham. Þetta er samskiptareglur byggð á TCP/IP og gefin út árið 1999. Kosturinn við MQTT er að hann getur veitt áreiðanlega skilaboðaþjónustu í rauntíma til að tengja fjartæki með litlum kóða og takmarkaðri bandbreidd. Sem rauntíma samskiptareglur með litla orkunotkun og litla bandbreidd hefur það verið mikið notað í Internet of Things, litlum tækjum, farsímaforritum og svo framvegis.

MQTT þjónn (skilaboðamiðlari), algengi MQTT þjónninn er ekki fullt af skápum í fjöltölvu tölvuherberginu, heldur byggt á Erlang/OTP vettvangsþróun hugbúnaðar, og svo eru tölvur og önnur tæki til að keyra þennan hugbúnað. Skilningur á innsæi sem þjónn eða þyrping netþjóna sem keyra MQTT skilaboðaþjónahugbúnað.

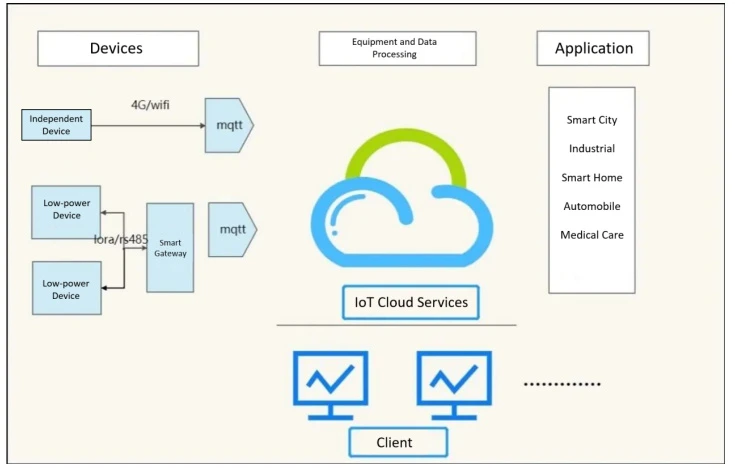

Mynd 1-1 sýnir aðgerðirnar:

(1) Samþykkja nettengingar frá viðskiptavinum

(2) Samþykkja upplýsingarnar sem viðskiptavinurinn gefur út

(3) Meðhöndla beiðnir um áskrift og uppsögn frá viðskiptavinum

(4) Framsenda umsóknarskilaboð til viðskiptavina sem eru áskrifendur.

MQTT mun byggja upp undirliggjandi netflutninga, það mun koma á tengingum viðskiptavinar og netþjóns og veitir skipaða, taplausa, tvíátta flutning byggt á bætastraumi. Þegar gögn eru send mun MQTT tengja tengd gæði þjónustunnar (Qos) við efnið.

(1) Regla bókunar

Samskiptaferli MQTT samskiptareglur þarf að vera lokið af bæði biðlara og netþjóni. Það eru þrjú auðkenni: Birta, Miðlari og Gerast áskrifandi. Skilaboðaútgefandinn og áskrifandinn geta báðir verið viðskiptavinir og skilaboðamiðlarinn er MQTT þjónninn.

① Innleiðing MQTT

Efni: Sem má skilja sem tegund skilaboða;

Hleðsla: Gefur til kynna innihald skilaboðanna, sem er gagnaefnið sem á að nota

②MQTT viðskiptavinur

Forrit eða tæki sem notar MQTT samskiptareglur, sem er nettenging byggð á MQTT þjóninum, er notað til að birta upplýsingar, gerast áskrifandi að birtingu upplýsinga, segja upp áskrift eða eyða forritaskilaboðum og aftengjast þjóninum.

(2) MQTT samskiptaeiginleikar

Samskiptareglur eru hönnuð til að hafa samskipti við fjarskynjara og stjórna tækjum í lítilli bandbreidd, óáreiðanlegum netum. Það hefur eftirfarandi helstu eiginleika:

① Notaðu birtingar-/áskriftarskilaboðastillinguna til að bjóða upp á einn til marga skilaboðaútgáfu og aftengingarforrit.

② Skilaboðasending hleðsluinnihaldsgrímunnar.

③ Notaðu TCP/IP til að veita nettengingar.

④ Það eru þrjár tegundir af þjónustugæði skilaboðaútgáfu, skilaboðaútgáfu (Qos: 0 í mesta lagi einu sinni, 1 að minnsta kosti einu sinni, 2 aðeins einu sinni)

⑤ Lítil sending, lítil umferðarþörf.

Margir mælar tengjast gáttum til að gera tæki kleift að hafa samskipti við MQTT netþjóna. Hins vegar er ADW300 mælirinn, einn af ADW röð mælunum okkar, með internetaðgerðina sjálfa, þar á meðal 4G og WIFI, sem gerir tækinu kleift að virka internetið í gegnum IoT kortið eða staðarnetið. Dragðu úr léttvægu ferli við að tengja tækið við gáttina og síðan netþjóninn og gerðu þér grein fyrir iðnaðar Internet hlutanna.

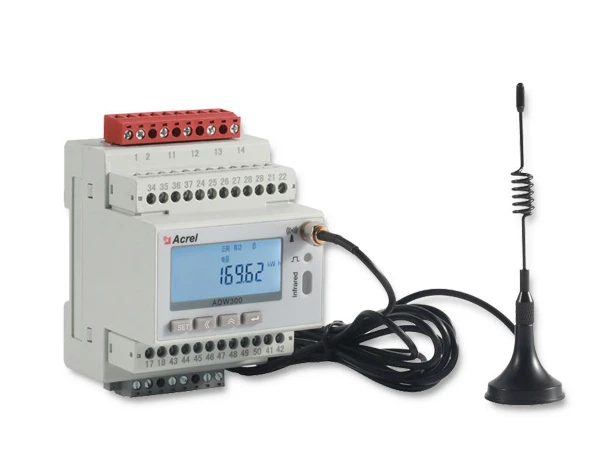

1. ADW300 þráðlaus orkumælir Helstu aðgerðir:

Lítil stærð

Mikil nákvæmni: Class 0.5S

Ríkar aðgerðir: Harmónísk, hitamæling, DI/DO, viðvörun osfrv.

Margir möguleikar fyrir samskipti: RS485, LoRa, NB, 4G, WiFi

Ytri CT

2. Stöðluð MQTT samskiptareglur

① Áskrift

Áskriftir innihalda efnissíur og þjónustugæði (QoS). Áskrift er tengd fundi. Fundur getur innihaldið margar áskriftir. Hver áskrift í hverri lotu hefur mismunandi efnissíu.

② Fundur

Eftir að hver viðskiptavinur hefur komið á tengingu við netþjóninn ætti að vera staðbundin samskipti milli lotubiðlarans og netþjónsins. Fundurinn er á milli nets eða gæti spannað margar samfelldar nettengingar milli biðlarans og netþjónsins.

③ Nafn efnis

Merki sem er tengt við forritsskilaboð sem passar við áskrift miðlarans og miðlarinn sendir skilaboðin til hvers viðskiptavinar sem áskrift samsvarar merkinu

④ Upphleðsla gagna

Þráðlaus sending rafmagnsmælisins nær til lítillar sendingar og lítillar umferðarþörf. Gagnaupphleðsluferlið þessa rafmagnsmælis er einfalt. (Sjá viðauka fyrir nánari upplýsingar) óþarfa gagnaupphleðsluskref eru fínstillt til að stuðla að sérsniðinni upphleðslu gagna. Það felur í sér almennt notuð rafmagnsbreytugögn, merkisstyrk, virk aflþörf, spennu-straumshlutfall, hitastig, DI ástand, spennu-straums harmóníska röskun, hámarks- og dal raforku og svo framvegis.

Til að draga saman, í núverandi umhverfi Internet of Things tækni, hefur MQTT netþjónn verið samþykktur af ýmsum fyrirtækjum, vegna þess að MQTT netþjónn og MQTT samskiptareglur geta mætt snjöllum stjórnunarþörfum þeirra. Sum framleiðsluverkstæði margra fyrirtækja þurfa að nota þráðlausan búnað til að fylgjast með vinnuástandi rafbúnaðar og framleiðsluverkstæði fyrirtækja eru að mestu dreifð sjálfstæðum rafbúnaði, ef hver búnaður er settur upp gátt er umbreytingarkostnaðurinn mikið fjármagn. . Þess vegna, til að spara kostnað, setja flest fyrirtæki oft upp slatta af rafmagnsmælum fyrir þráðlausan vöktunarbúnað -- ADW300. Í gegnum CT er ýmsum búnaðarbreytum snúra og framleiðslulína safnað, aðallega þar á meðal rafmagnsbreytugögnum eins og straumi og spennu, og gögnunum sem fengust er hlaðið upp á MQTT netþjónsskýið í rauntíma. Gerast síðan áskrifandi að efni MQTT netþjóns í gegnum Internet of Things vettvanginn og gagnagrunninn til að fá gögn flugstöðvareftirlitsbúnaðar, átta sig á tvíhliða samskiptum flugstöðvarinnar og skýsins og byggja upp öfluga gagnarás. Gögnin sem fengust eru geymd í skýjagagnagrunni MQTT netþjónsins, sem getur tryggt öryggi gagnanna og byggt upp orkustjórnun og skjákerfi. Með skýjatækni, stórum gögnum og internetinu verða aflað gögn birt í forgrunni og notendur geta fylgst með aflgögnum búnaðar og snúrra í rauntíma með því að skrá sig inn í farsímaforritið og vefsíðuna.
