Aútdráttur
Á undanförnum árum, með hraðri þróun gagnavera, hefur orkunotkunarvandamál gagnavera orðið meira og meira áberandi. Orkustjórnun og aflgjafar- og dreifingarhönnun gagnavera eru orðin heit mál. Sanngjarnar og áreiðanlegar rafdreifingarkerfislausnir gagnavera eru sanngjarn leið til að bæta orkunýtni gagnaversins og draga úr orkunotkun búnaðarins. Ásamt viðeigandi tækniforskriftum eru kostir og gallar eldri og nýrra orkudreifingarkerfis gagnavera greindir og tilvísun er veitt fyrir hönnun nýja einingatölvuherbergisins.
Lykilorð: gagnaver; flugstöðvaafldreifing; súluhausaskápur
1. Bundirtektir
Með þróun vísinda og tækni heldur fjöldi, umfang og aflþéttleiki gagnavera áfram að aukast og byggingarstig heldur áfram að batna. Rafmagnsdreifingarkerfið er mikilvægasti hluti gagnaversins. Rafmagnsleysi eða léleg aflgjafi getur valdið niðri í netþjóni. valda tjóni. Hvernig á að hámarka hönnunina til að bæta öryggi og áreiðanleika aflgjafa gagnaversins til að tryggja ótruflaðan og stöðugan rekstur rafrænna upplýsingakerfisins hefur orðið mikilvægt mál fyrir hönnuði gagnavera. Í samanburði við hefðbundið aflgjafa- og dreifingarkerfi, hvort það sé öruggt, hagkvæmt og stöðugra aflgjafakerfi er vandamál sem hönnuðum þykir vænt um.
2. Afldreifingarkerfi í lok gagnaherbergisins
Verkefnayfirlit
Heildarbyggingarflötur gagnavers er 1906,24 fermetrar, þar af er heildarbyggingarflatarmál gagnaversins 210,6 fermetrar að meðtöldum gagnaherbergi 1F og samskiptaherbergi 1F. Starfssvæðið nær yfir aðalvélasalinn (tölvuherbergi, samskiptaherbergi), stjórnunarsvæði (skrifstofa, netbúnaðarherbergi osfrv.) og aukaherbergi.

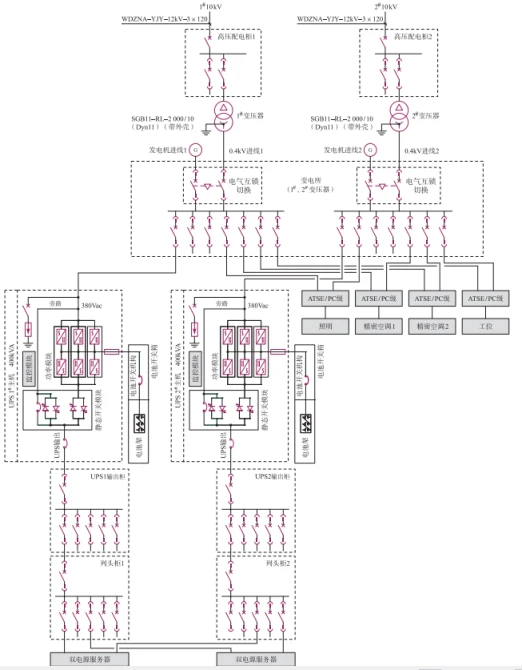

Hefðbundið orkudreifingarkerfi eitt
10kV háspennuaflgjafinn er dreginn frá tveimur mismunandi aðveitustöðvum og háspennan og lágspennan eru ekki tengd. Þriðja aflgjafinn er dreginn frá dísilrafalli rafstöðvarinnar. Kveikt er á aðal varaaflgjafanum og rafalanum við innstungu spenni til að tryggja orkunotkun gagnaversins. Búnaðurinn notar rafmagn á áreiðanlegan hátt. Með hliðsjón af því að afkastageta eins rafala er mun minni en 2500kW og fjöldi rafala hefur ekki náð meira en 10, er valið 0,4kV lágspennu rafalasett. Hlutlaus punktur 0,4kV rafala settsins skal vera beintjarður og leiðarar sem tengdir eru á milli stjörnupunkta rafalsins skulu einangraðir. Alls eru sett upp 2 sett af 400kVA UPS kerfum í gagnaverinu til að mynda 2N bilunarþolið kerfi. Tvírásar- og tvöfaldur úttaksskápar geta veitt rafmagni fyrir rafeindabúnað og vinnustöðvarinnstungur í gagnaverinu. Rafhlaða UPS kerfisins getur veitt samfellda aflgjafa í 15 mínútur fyrir alla gráðu ① álag. Einstaklingsálag gagnaversins er talið 3kW og hámarksálag fer ekki yfir 4kW. Til að koma í veg fyrir bilun í UPS gagnaverinu meðan á aflskiptaferlinu stendur til að hafa áhrif á eðlilega notkun mikilvægu álagsins, ætti rofi ATS aðal- og dísilrafala að vera fjögurra stiga rofi með PC-stigi og hlutlaus línu sem skarast skipta.

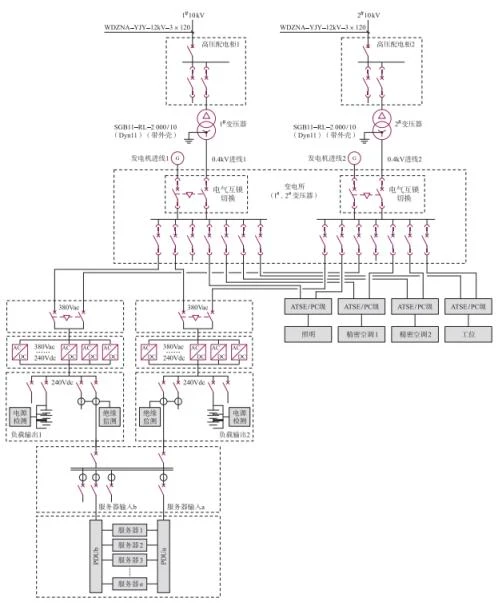

Nýtt aflgjafa- og dreifingarkerfi 2

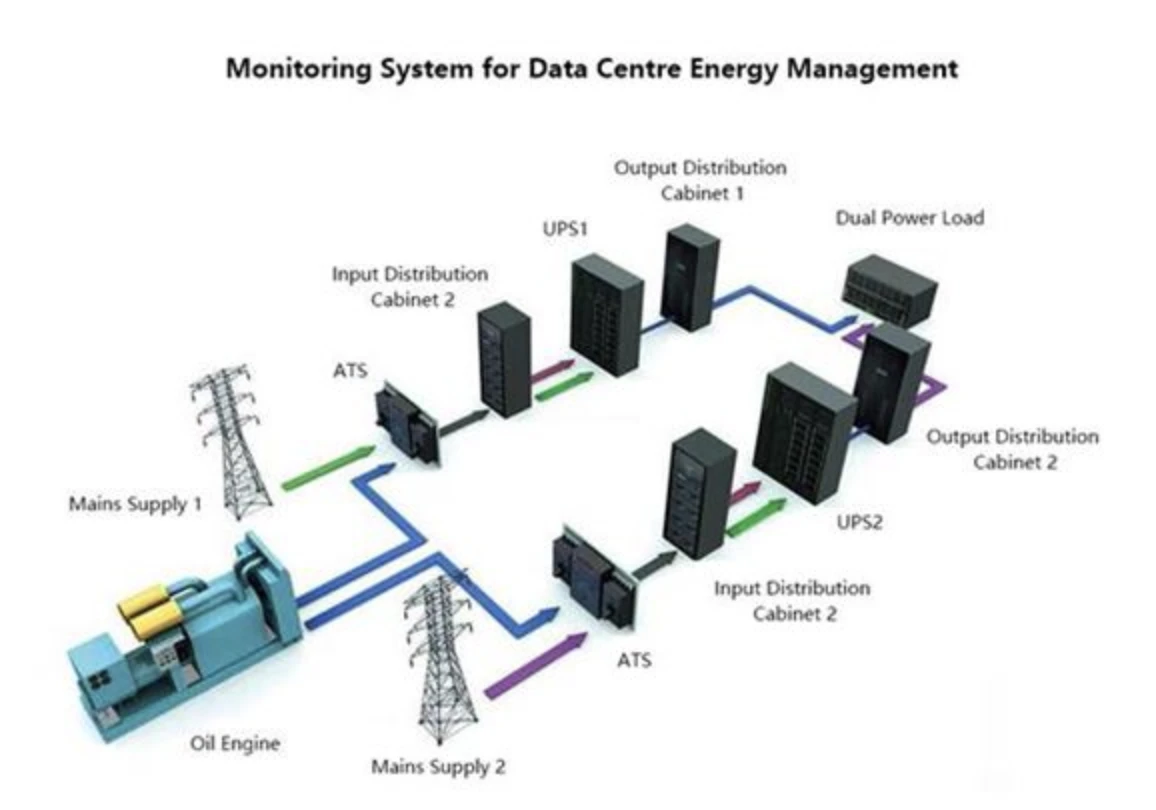

Með tækninýjungum og málsvörn hugmyndarinnar um grænan orkusparnað, lagði alþjóðlegu TGG samtökin fram PUE, mælikvarða á orkunýtni gagnavera. PUE er hlutfall allrar orku sem gagnaverið notar og orkunnar sem IT-álag notar og er andstæða DCIE. PUE=orkunotkun alls búnaðar í gagnaveri / orkunotkun upplýsingatæknibúnaðar, PUE er hlutfall, viðmiðið er 2, því nær 1, því betra er orkunýtnistigið, því hærra er grænt stig gagnaver.
Með miklu magni gagnagreiningar er komist að þeirri niðurstöðu að háspennujafnstraums (HVDC) aflgjafa og dreifikerfi, AC-DC samþætt aflgjafa og dreifikerfi og UPS plús HVDC hafi meiri vinnu skilvirkni, sem getur bæta orkusparnaðarvísitölu gagnaversins.
3. Samanburður á nýjum og gömlum aflgjafa- og dreifikerfislausnum
Framleiðsla UPS aflgjafakerfisins er afltíðni og síutapið er mikið og HVDC er hátíðni síun og tekur minna svæði. Rafhlaðan á UPS er í inntaksendanum. Ef UPS sjálft bilar mun álagið samt missa afl; á meðan rafhlaðan í HVDC er í úttaksendanum. Jafnvel þó að HVDC sjálft bili, getur rafhlaðan samt gefið afl til hleðslunnar til að tryggja órofa aflgjafa. UPS aflgjafakerfið hefur fleiri millitengla en HVDC aflgjafakerfið. HVDC rafhlaðan er beintengd við rútustikuna, sem útilokar þörfina fyrir inverter tengilinn, og hver fjölþrepa millitengil mun draga úr umbreytingarskilvirkni, sem leiðir til aukinnar orkunotkunar.
4. Acrellausnir fyrir HVDC lausnir
Acrel's AMC16Z röð DC vöktunartæki fyrir orkudreifingu er mælitæki sem er sérstaklega hannað fyrir orkustjórnun gagnavera. Tækið er fyrirferðarlítið í hönnun og getur fylgst með öllum rafmagnsbreytum, inntaks- og úttaksrofum og stöðu eldingavarnar A plús B, tvær innkomnar línur og 192 útleiðarlínur í rauntíma. Hægt er að stilla viðvörunarmörk allra mælirása sjálfstætt. Takmarkaði atburðurinn kveikir strax á hljóð- og ljósviðvörun kerfisins og er hægt að útbúa einangrunarskynjunareiningu, sem getur greint einangrunarstöðu DC kerfisrúta og greinarrásar fyrir eftirlit og stjórnun á netinu í rauntíma og náð háu stigi. af samþættingu vöktunarlykkjunnar í rúmmáli hefðbundins hljóðfæris.

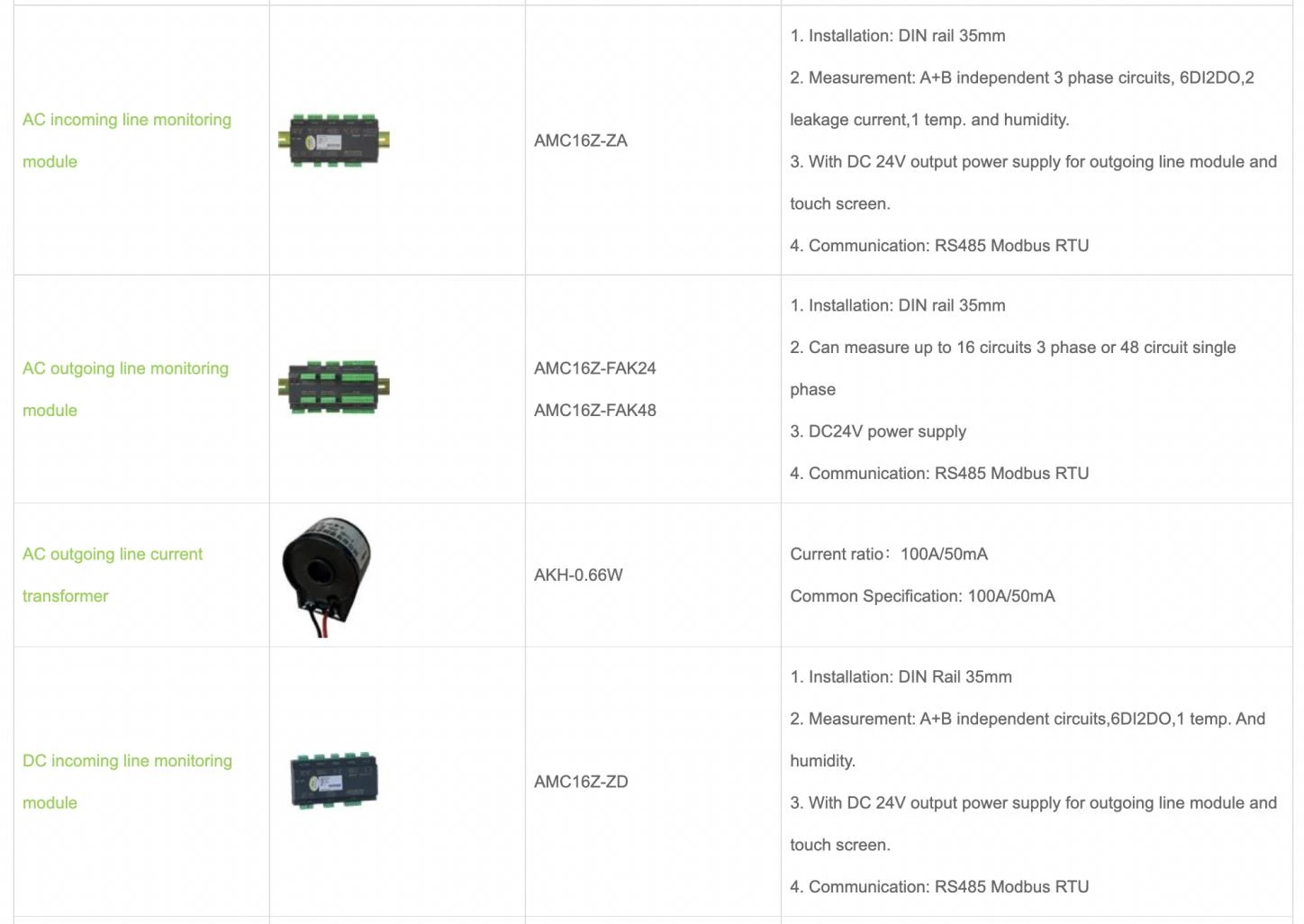

Vara Module

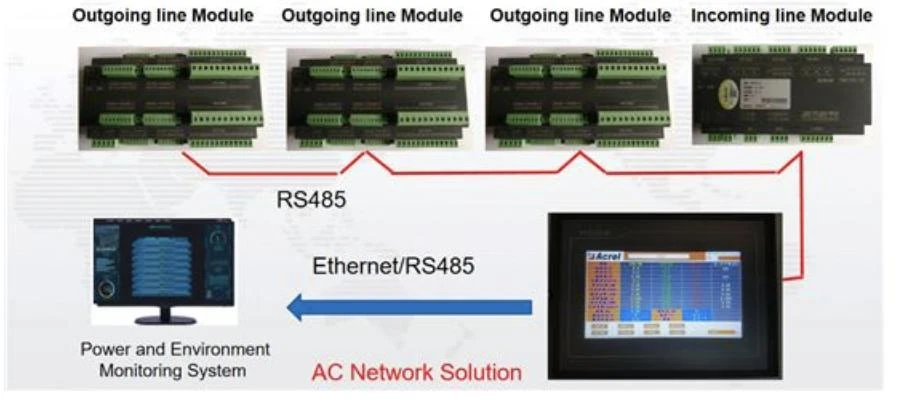

Skýringarmynd kerfisnets
5. Cályktun
Acrel hefur framkvæmt ítarlega greiningu á innra og ytra umhverfi gagnaveraiðnaðarins í langan tíma, framkvæmt greiningu á heitum reitum í iðnaði á landsstefnu og framtíðarþróunarþróun iðnaðarins, spáð fyrir um framtíðarþróunarstefnu iðnaðarins og bætt ýmislegt. umsóknarlausnir í eigin iðnaði. Þarfir viðskiptavina, til að mæta umsóknarþörfum mismunandi viðskiptavina.
