Ágrip: Acrel þráðlaus hitastigsbúnaður sendir hita- og rakagildi beint í gegnum ATC600-C senditæki og ATE200 hitaskynjara, AHE þráðlausan hita- og rakaskynjara og tengist PLC viðskiptavinarins til samskiptastýringar.
1. Yfirlit yfir verkefnið
Tyrkneskur viðskiptavinur er með verkefni sem þarf að breyta hlerunarbúnaðarhitamælingunni PT100 í þráðlausa og tengja við PLC í gegnum 485 samskiptatengi móttakarans okkar fyrir sjálfvirka hitastýringu.
2.Vörukynning
Acrel þráðlaust hitakerfi hentar fyrir 3-35kV innanhússskiptagíra, þar á meðal innbyggða-rofagíra, handkerruskiptagíra, föstraskiptagíra og lykkju-netrofa. Það hentar líka fyrir 0.4kV lágspennuskiptagíra eins og föstraskiptagíra og skúffuskiptagíra. Þráðlausu hitaskynjarana er hægt að setja upp á hvaða hitunarpunkti sem er í skiptigírum, tækið notar þráðlausa gagnaflutningstækni fyrir rauntímasendingu á vöktuðum hitaupplýsingum og sýnir slík gögn á ARTM-Pn á staðnum. Að auki er hægt að tengja það í gegnum RS485 tengið fyrir fjarstýrð eftirlit.
AHE100 þráðlausi hita- og rakaskynjarinn er aðallega notaður til að greina hitastig og rakastig inni í búnaðinum eins og meðal- og háspennu rofaskápum, tengiboxum, hringaskápum, kassaspennum og umhverfi rafdreifistöðvarinnar. Einingin samþykkir sérstaka skel, sem hefur góða loftræstingaráhrif og stórkostlegt útlit, sem getur á áhrifaríkan hátt verndað innri hluti og aukið endingartímann.

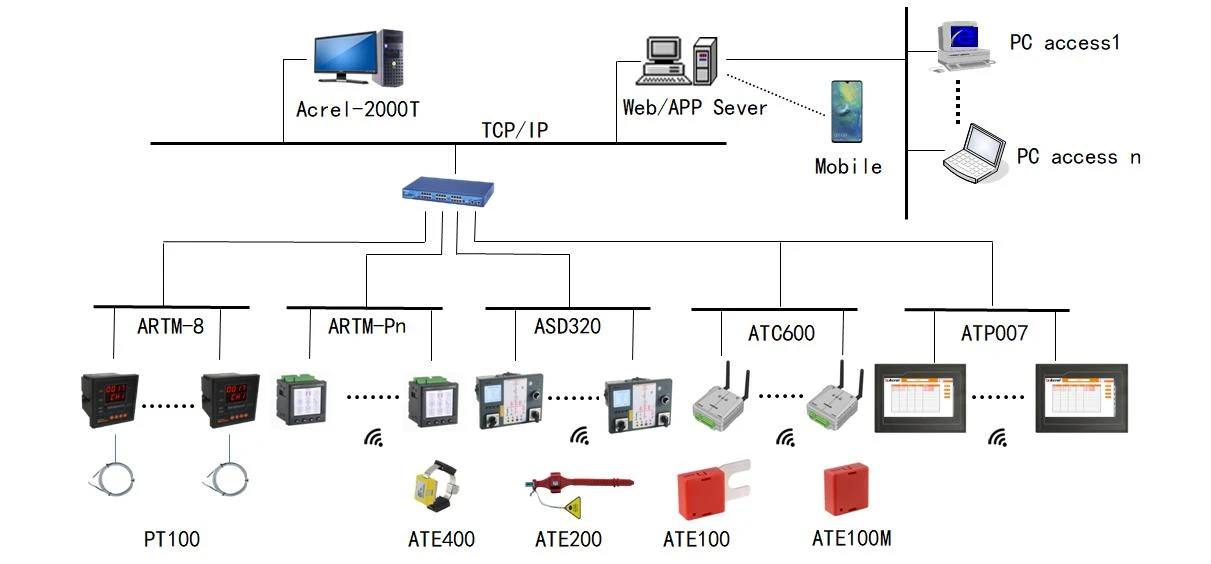

2.1. Topology netkerfis

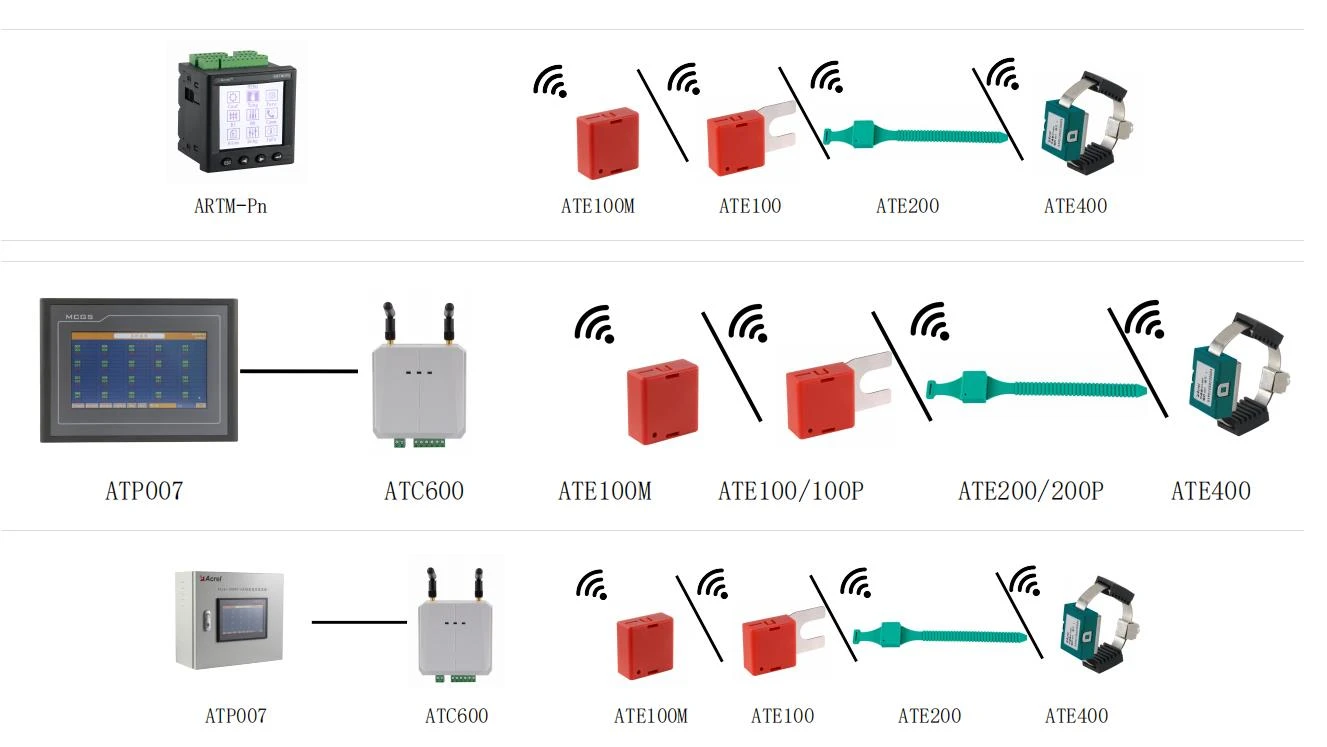

Mynd 1
Mynd 2
Samsvörun snertiskjás: ATC600-C:
Athugið: Snertiskjárinn er tengdur við ATC600-C í gegnum RS485 viðmótið til að átta sig á miðlægri birtingu hitastigs og raka, og einn ATC600-C getur tekið á móti 240 hita- og rakaskynjara.

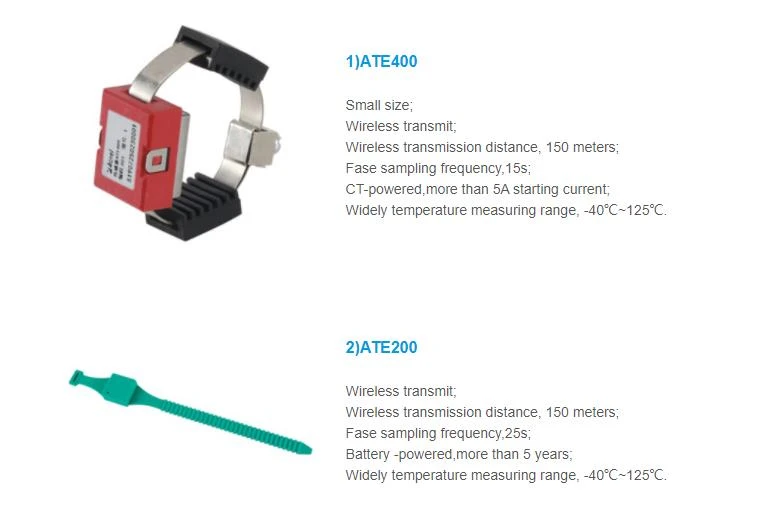

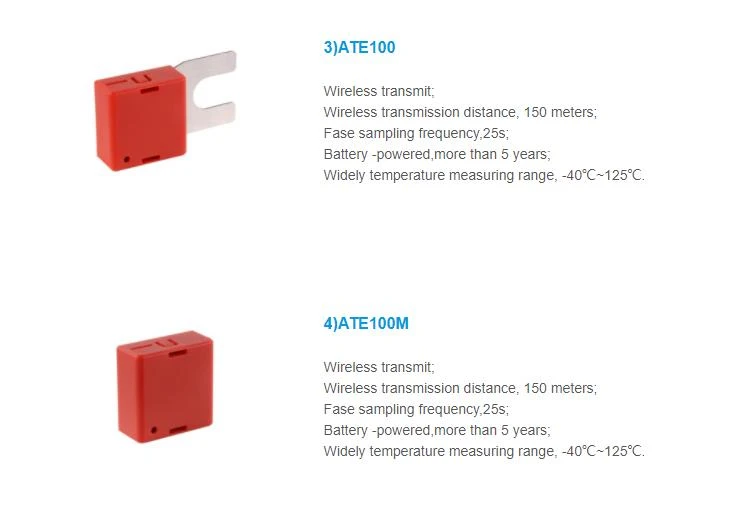

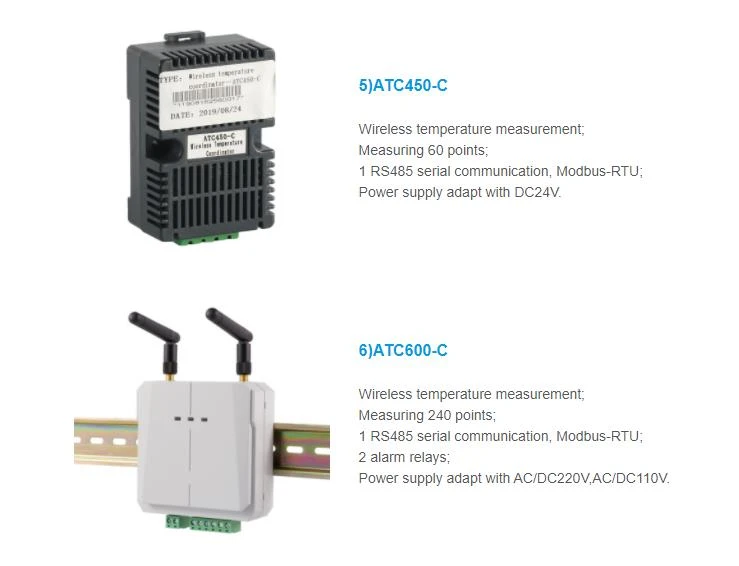

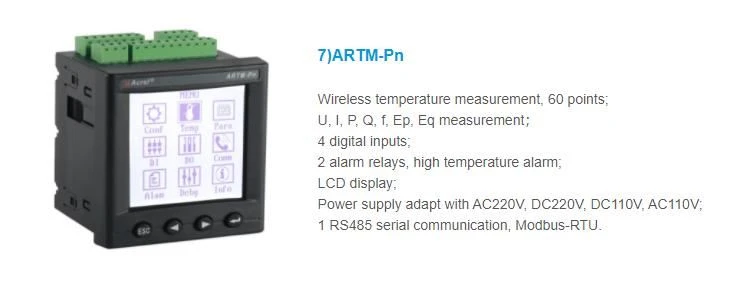

2.2 Tengdar vörur

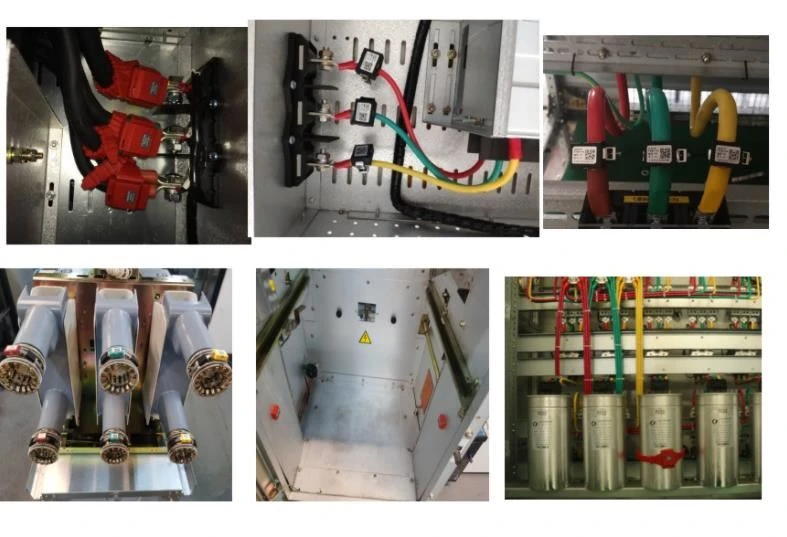

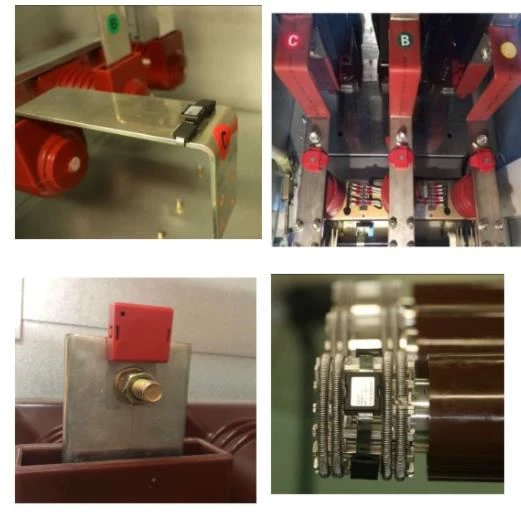

3. Uppsetning mynd
