Lýsing
Núna er Acrel með þrjá fyrirframgreidda orkumæla, ADL100-EY einfasa fyrirframgreidda mæla með intro-stýringu, ADL300-EY þriggja-fasa fyrirframgreiddir mæla með intro-stýringu, og ADF400L fyrirframgreiddir orkumælar, þeir eru mikið notaðir til að reikna út einfasa og þriggja fasa virka orkuna á tíðninni 50 Hz. Mælirinn hefur aðgerðir eins og fyrirframgreitt, álagsstýringu og RS485 samskipti o.s.frv. Innri mælar eru með smá stöðvun til að átta sig á straumnum á eða af. Með Acrel IoT getur EMS vettvangurinn áttað sig á fjarstýringu kraftsins. Þessir mælar uppfylla tengdar tæknilegar kröfur rafrænna aflmæla í IEC62053-21, IEC62053-22 stöðlunum.

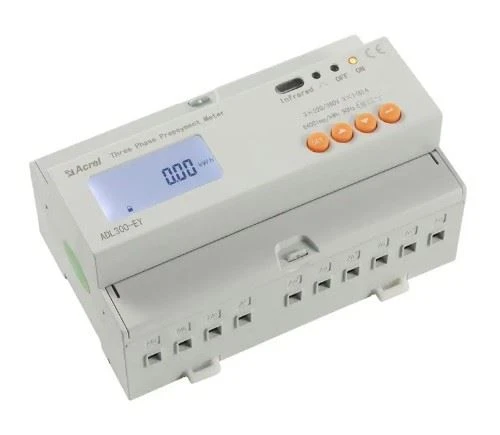

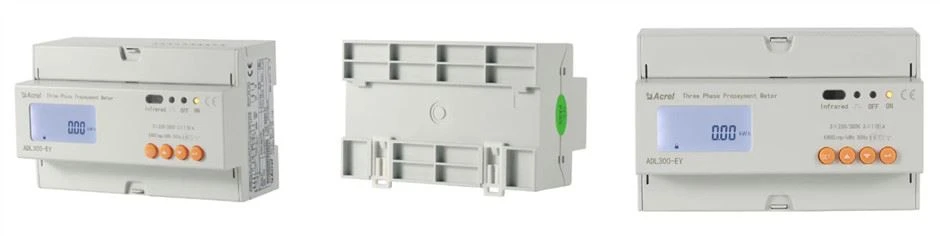

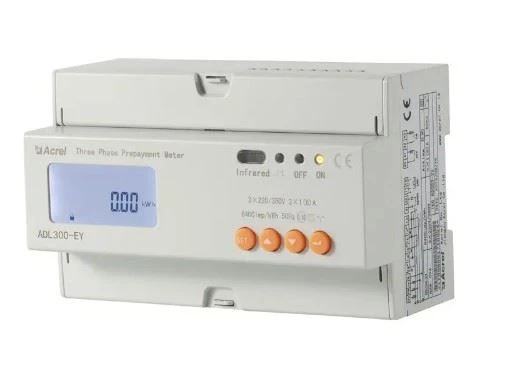

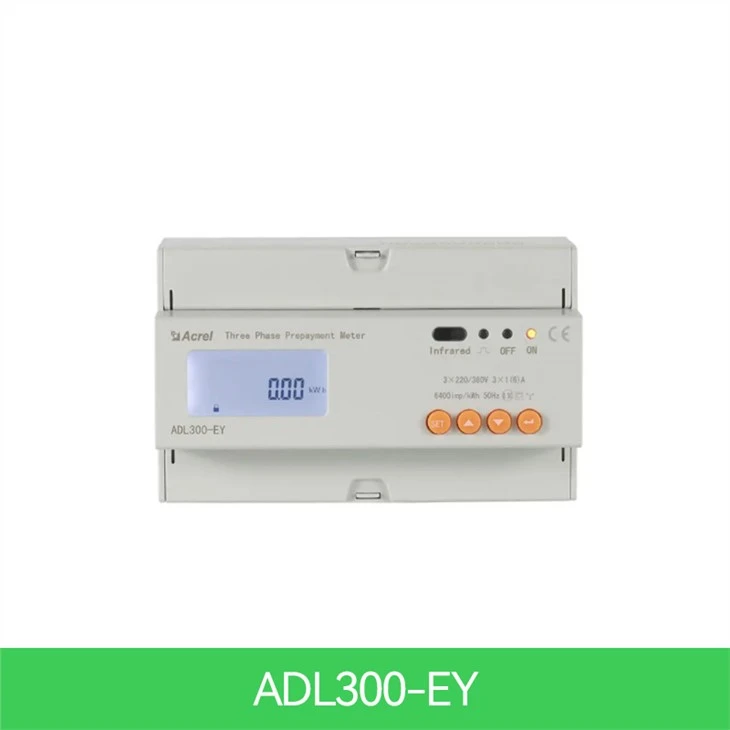

Útlit
Færibreytur
Tæknileg breytu | ADL300-EY | |
Spenna | Viðmiðunarspenna | 3220/380V |
Tilvísun tíðni | 50Hz | |
Neysla | <4va(each> | |
Núverandi | Inntaksstraumur | 1(6)A,10(80)A |
Byrjunarstraumur | Tengdu beint: {{0}}.004 Ib, tengdu í gegnum CT: 0.002In | |
Neysla | <4va (maximum=""> | |
Mæling frammistaða | Nákvæmni á mæla | 0.5s flokkur |
Nákvæmni klukkunnar | Villa Minna en eða jafnt og 0.5s/d | |
Virkur púls | Púlsbreidd | 80ms±20ms |
Púls stöðugur | 6400imp/kWh, 400imp/kWh | |
Samskipti á | Viðmót | RS485(A plús ,B-) |
Tengistilling | Hlífðar tvinnaðir leiðarar | |
Bókun | MODBUS-RTU | |
Virka
Heiti aðgerða | Aðgerðarlýsing | Virka veita | |
ADL300-EY | ADL100-EY | ||
Mæling á kWh | Heildarvirk kWh (jákvæð og neikvæð samtals) | ■ | |
Mæling á rafmagni breytur | U,I,P,Q,S,PF,F | ■ | |
Fyrirfram-greiðsluhamur | Í gegnum RS485 samskipti fyrirframgreitt endurhleðslu, dulkóðun gagna | ■ | |
Stjórna | Innbyggt-í há-afkastagetu undir-haldgengi til að ná hlaða á-afstýringu | ■ | |
LCD skjár | 8 bita hluta LCD skjár | ■ | |
Samskipti | Samskiptaviðmót: RS485, Samskipti samskiptareglur: MODBUS-RTU | ■ | |
Fjöl-gjaldskrá | 4 gjaldskrár, 14 tíma milli daga | □F | |
（■: means standard; □: means optional）
Athugið:Fyrirfram-aðgerð er aðeins hægt að ná með fyrirfram-greiðslukerfinu sem hannað er af Acrel Co, Ltd.
Mál

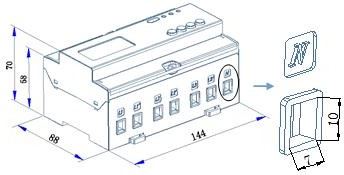

Bein tenging

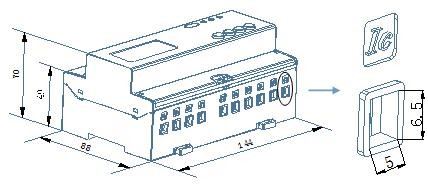

Tengstu í gegnum CT
Note: The torque of direct connect should not be greater than 4.0N·m, and the torque of connecting via CT should not be greater than 2.0N·m.
Raflögn
ADL300-EY Þriggja fasa fjögurra lína bein tenging
ADL300-EY Þriggja fasa fjögurra línur tengjast með CT
Hjálparaðgerð

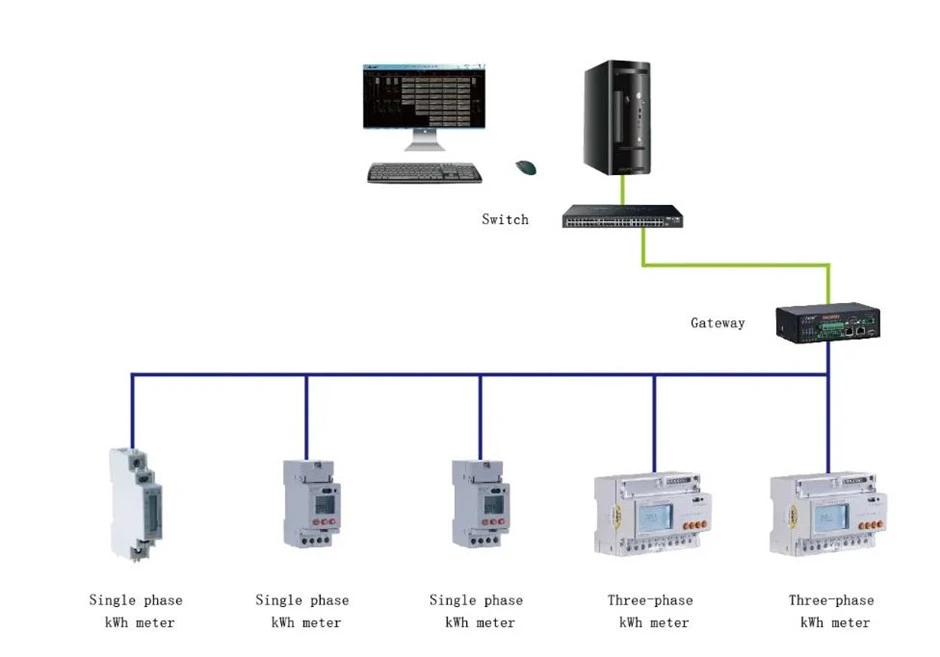

Umsóknarsviðsmynd

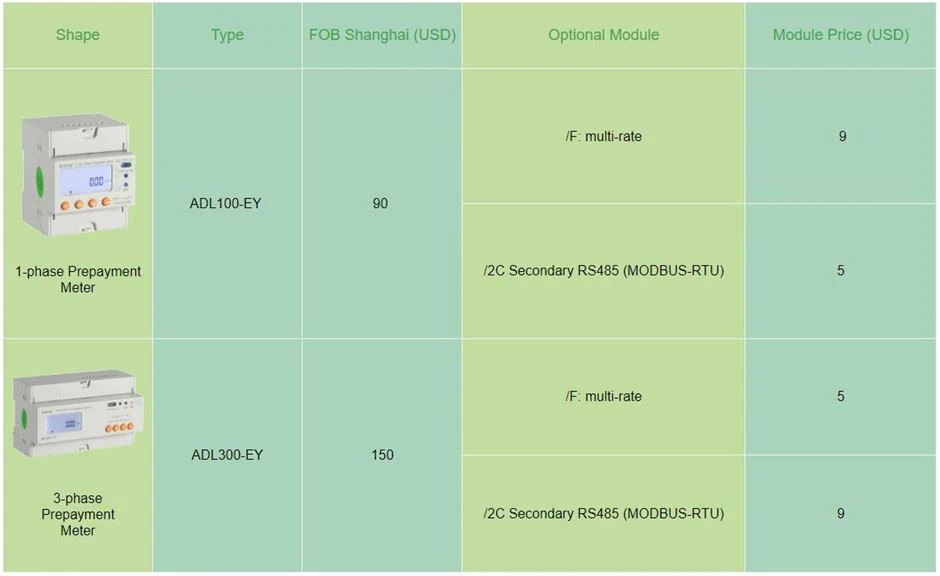

Tilvitnun
