Lýsing

ADL100 einfasa rafmagnsmælir er hannaður fyrir einfasa virka orkumælingu á lágspennukerfum, á sama tíma getur hann mælt rafmagnsbreytur eins og spennu, straum, afl og svo framvegis. Það er líka hægt að velja RS485. Þessi aflmælir hefur þá kosti minna magns, mikillar nákvæmni, góðs EMC, auðveldrar uppsetningar osfrv., Allir mælar uppfylla tengdar tæknilegar kröfur rafrænna aflmæla í IEC62053-21, IEC62053-22 stöðlum.

Útlit

1.1

Færibreyta

Inntaksspenna	Viðmiðunarspenna	AC 220V
	Viðmiðunartíðni	50Hz
	Orkunotkun	<10VA
Inntaksstraumur	Grunnstraumur	10A
	Hámarksstraumur	60A
	Byrjunarstraumur	4‰Ib
	Neysla	<4VA (Maximum current)
Mælingarárangur	Nákvæmni mælinga	1 bekkur
Mælingarárangur	Mælisvið	000000.00~9999999kWst
Nákvæmni klukkunnar		Villa Minna en eða jafnt og 0.5s/d
Virkur púls	Púlsbreidd	80% C2% B120ms
Virkur púls	Púls stöðugur	1600imp/kWh, LED
Samskipti	Viðmót	RS485 (A% 2b% 2cB-)
	Tengistilling	Hlífðar brenglaðar leiðarar
	Bókun	MODBUS-RTU

Virka

intro

Virka	Aðgerðarlýsing	Virka veita
Mæling á kWh	Einfasa virk kWh (jákvæð og neikvæð)	■
Mæling á rafmagnsbreytum	Spenna, straumur, virkt afl, hvarfkraftur, sýnilegt afl, aflstuðull og tíðni	■
LCD skjár	8 bita hluta LCD	■
Lykilforritun	3 takkar til að stilla færibreytur eins og kóða, heimilisfang, flutningshraða, fjölgjaldskrá og samskiptareglur	■
Púlsútgangur	Virk orkupúlsframleiðsla	■
Fjölgjaldskrá	Aðlaga 4 tímabelti, 2 tímabilslista, 14 tímabil eftir dag og 4 gjaldskrár	□F
Samskipti	Samskiptaviðmót: RS485, Samskiptareglur: MODBUS-RTU	□C
Samskipti	Innrauð samskipti	■

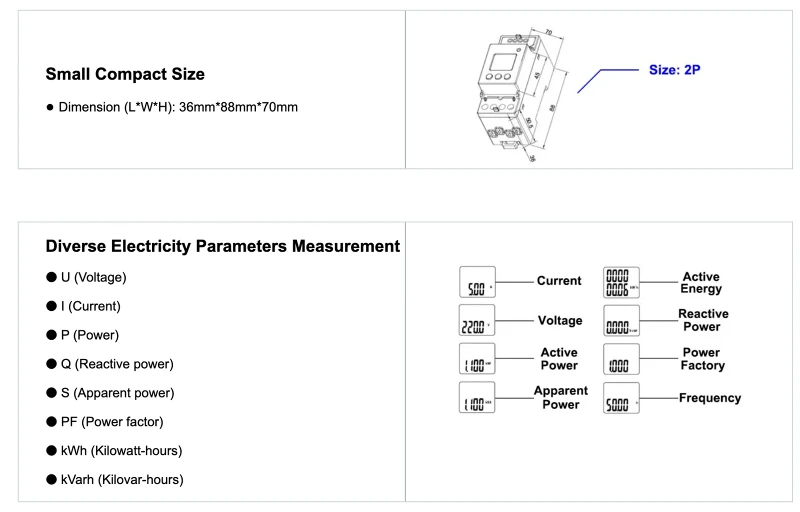

function-min

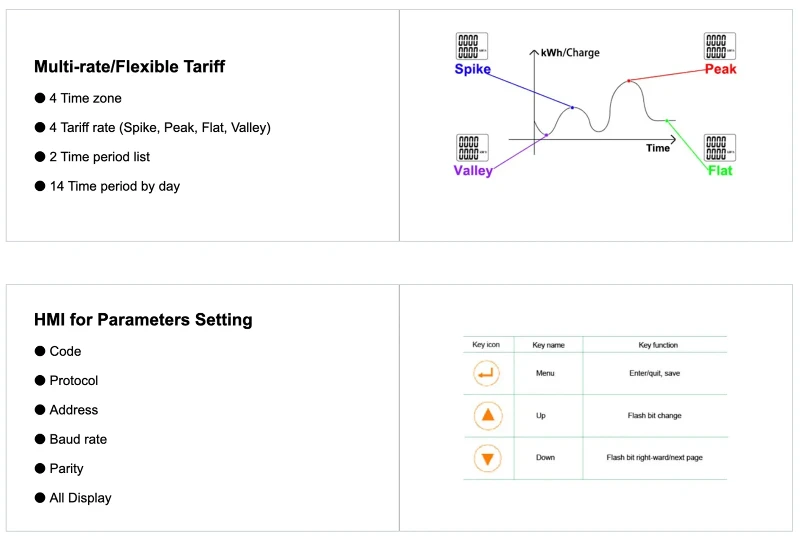

function2-min

Mál

1.2_

Stærðir hljóðfæra

Athugið: Togið ætti ekki að vera meira en 4.0N·m

1.3

Ytri stærð spenni

Raflögn

1.4_

1.5

10(60)A

ADL100 einfasa rafmagnsmælir notaði beintengingaraðferðina. Vinsamlegast gefðu gaum að stefnu inntaks og úttaks meðan á raflögn stendur og skrúfaðu þétt, komið í veg fyrir að mælirinn frá óeðlilegri vinnu.
